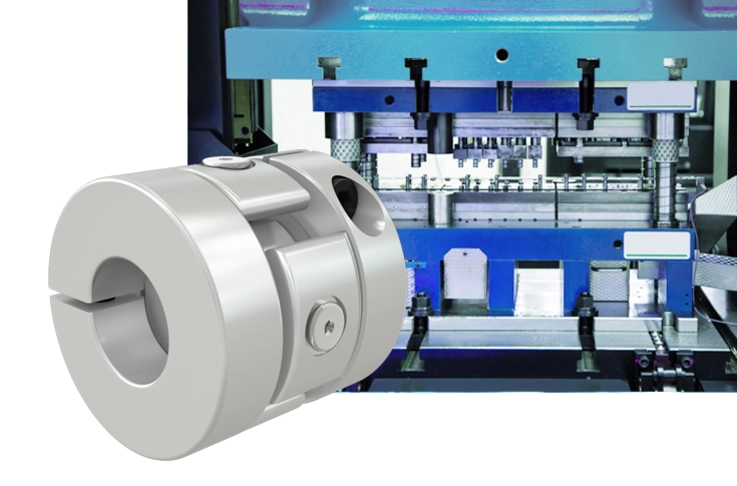

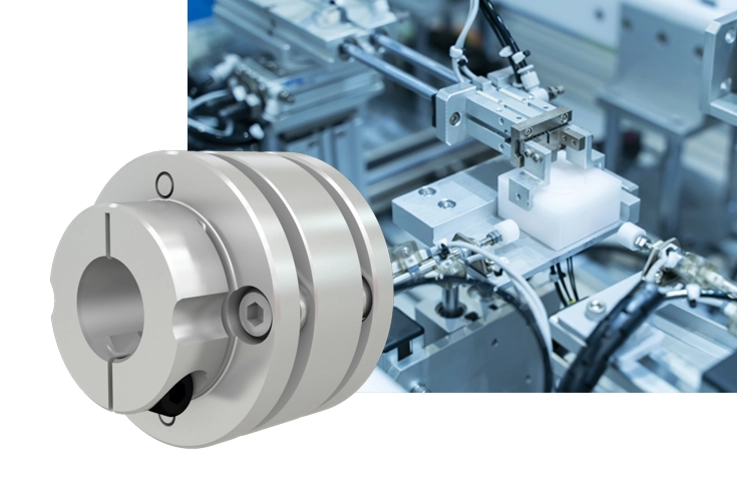

Kompakte Präzisionskupplung unterstützt den akkuraten Taktprozess in Rundtaktautomaten
02.12.2024
Fügen, schrauben, pressen, montieren oder beschriften – ein Leichtes für modular aufgebaute, systemintegrierte Rundtaktautomaten, die mittels Schaltteller diese unterschiedlichen Arbeitsvorgänge hochproduktiv bewältigen. Die zu bearbeitenden Werkstücke werden per Aufnahme auf dem Rundschalttisch eingelegt. Diese Aufnahme taktet dann entsprechend weiter von Arbeitsstation zu Arbeitsstation. Um die Bearbeitung der Werkstücke in ausgeprägter Stückzahl zu gewährleisten, kommt es auf einen punktgenauen und zeitlich effizienten Ablauf an. D.h. für die perfekte Synchronisation und Ansteuerung zu den jeweiligen, meist pneumatisch betriebenen Handlingstationen sind präzise und hochdynamisch arbeitende Antriebe gefragt.
Die kompakte Ausgleichskupplung Semiflex Dynamic zeigt sich hierbei mit ihrem torsionssteifen und drehmomentstarken Charakter als perfekt abgestimmter integraler Bestandteil im Antriebsstrang. Durch ihre schlanke und leichte Aluminiumbauweise unterstützt sie den präzisen, hochdynamischen Arbeitsprozess.
Erfahren Sie in unserer Branchenrubrik „Handlingtechnik“ mehr zu unseren kompakten Präzisionskupplungen für anspruchsvolle Handhabungsaufgaben – von Montageautomaten und Gantrysystemen bis hin zu Cobots und Servopressen mit ausgesprochen hohen Schubkräften.
Hier zählt nur das Ergebnis!
Die Kupplung muss liefern: Präzision und Dynamik ist angesagt im Prüfprozess
06.11.2024
Die Ermittlung von mechanischen und elektrischen Leistungsmerkmalen von Klein-, Schritt- oder Servomotoren ist essentiell, um Rückschlüsse auf den Wirkungsgrad des jeweiligen Prüflings zu erzielen. Spezielle, im Hochgeschwindigkeitsbereich laufende Universalprüfstände für Elektromotoren testen diese regelbaren Antriebe auf Herz und Nieren und liefern exakte, rückführbare und protokollierte Messdaten. Die Erfassung von Kennzahlen wie Drehmoment, Drehzahl, Spannung, Reibdrehmoment oder auch Auswirkungen auf thermische Ergebnisse stehen hierbei im Vordergrund.
Um genaueste Messergebnisse zu ermitteln, ist der komplette Antriebsstrang in den Prüfanlagen auf absolute Genauigkeit und Präzision getrimmt. Zusätzlich liegt der weitere Fokus auf eine ausgeprägte Dynamik für schnelle Reaktionszeiten und Beschleunigungsraten.
Hier zeigt sich die Servolamellenkupplung Servoflex mit ihrer torsionssteifen, drehmomentstarken und leichten Bauweise als perfekt abgestimmter integraler Bestandteil im Antriebsstrang. Ihre ausgeprägte Leistungsdichte gepaart mit einem nur minimalen Massenträgheitsmoment sind Garant für hohe Positioniergenauigkeit und Dynamik.
Erfahren Sie in unserer Branchenrubrik „Prüftechnik“ mehr zu unseren kompakten Präzisionskupplungen für Prüf- und Messanlagen – von Hochgeschwindigkeitsprüfständen bis hin zu drehmomentstarken Materialprüfständen im Mixed-Mode-Verfahren.

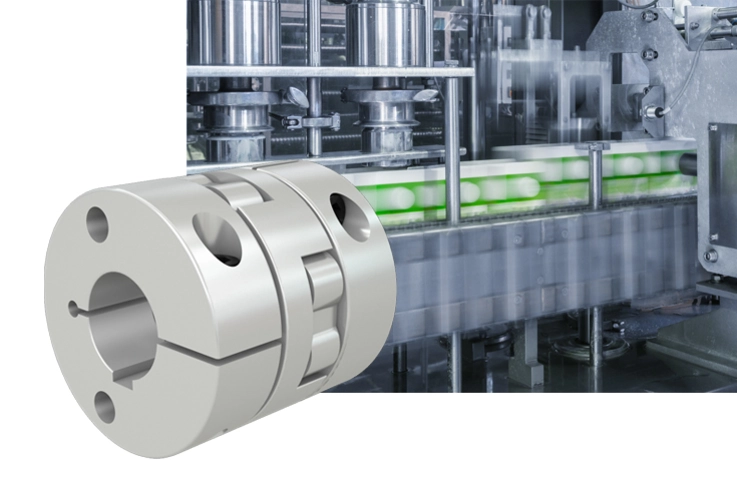

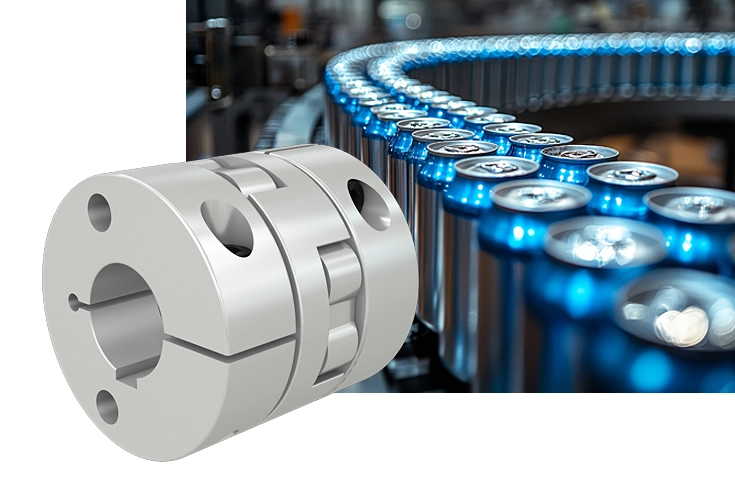

Hier wird in Windeseile gefüllt und umhüllt
Präzisionskupplungen für die Verpackungstechnik
Wolfenbüttel, 07.10.2024
Moderne Verpackungsmaschinen setzen Maßstäbe in Sachen Schnelligkeit bei gleichzeitig hoher Präzision für ein effizientes, sicheres und hochproduktives Verpacken im Food oder Non-Food-Bereich. In den verschiedensten Verpackungsmaschinen und -prozessen liefern die torsionssteifen Ausgleichskupplungen von SCHMIDT-KUPPLUNG ihre Leistung ab und punkten mit ihrer Präzision, Kompaktheit und ihrer hohen radialen Verlagerungs- und Versatzkapazität.
Sie sind der abgestimmte Partner beispielsweise im Antrieb von Kartoniermodulen, Faltschachteln und Falzwerken, bei Tiefziehvorrichtungen in Thermoformmaschinen für die Verpackungsindustrie, in Abfüllanlagen für das akkurate Dosieren von pulvrigen oder flüssigen Medien oder in Etikettendruckern, die mit einer hohen Ausbringungsleistung Produkte oder verpackte Produkte mit Markierungen versehen. Ebenfalls sorgen sie für den perfekten Ablauf beim Gruppieren und Befüllen von losen Produkten in verkaufs- oder transportfähige Gebinde durch vollautomatische Traypacker.
Erfahren Sie hierzu mehr in unserer Branchenseite „Präzisionskupplungen für die Verpackungstechnik“
Immer bestens in Form
Axial steife Linearkupplung für den kraftvollen Vorschub in vollautomatisierten Zuschnittanlagen
02.09.2024
Vollautomatische Zuschnittanlagen zur Verarbeitung beispielsweise von Aluminiumrohplatten, Massivholz oder Gips- und Faserplatten zu kundenspezifischen Zuschnitten sind komplexe High-End-Systemlösungen, bestehend aus einer prozessoptimierten Verknüpfung unterschiedlichster Säge- und Kappstationen, Transport- und Lagersysteme. Durch die automatisierten Arbeitsabläufe, gepaart mit hohen Vorschubgeschwindigkeiten und Flexibilität, sichern diese Anlagen eine maximale Produktivität mit perfekter Schnittqualität der in Form gebrachten Materialien.

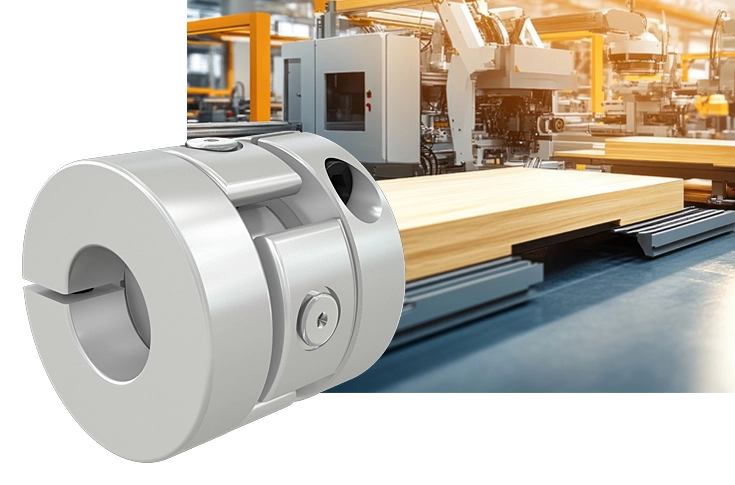

Linearkupplung für den kraftvollen Vorschub
Maximale Axialsteifigkeit und Axiallast – für den Vorschub und Zustellung des Werkzeugschlittens zeigt sich die Gelenkkupplung Loewe GK Linear als abgestimmter Partner in solch vollautomatisierten Zuschnittanlagen.
Eine hohe Positioniergenauigkeit und Vorschubkraft stehen in diesen formgebenden Maschinen im Fokus. Entsprechend diesen technischen Anforderungen besitzt die Linearkupplung eine hohe Axialsteifigkeit von bis zu 61.500 N/mm und steht für maximale Axiallasten von bis zu 13.000 N zur Verfügung. Als ausgleichende Kupplung kompensiert sie zusätzlich radiale Verlagerungen von bis zu 2,5 mm und angulare Verlagerungen von bis zu 3°.
Schwerlast leicht gemacht
Sind die Ansprüche hinsichtlich Axialsteife und Vorschubkraft noch ausgeprägter, dann entwickelt die Konstruktionsabteilung von SCHMIDT-KUPPLUNG hierfür speziell angepasste Kupplungslösungen, beispielsweise für Axiallasten von bis zu 60.000 N und mehr.
Dynamisch und hochpräzise
Servokupplung im Prüfprozess für Winkelmesssysteme
09.08.2024
Prüfvorrichtungen für Winkelmessgeräte ermöglichen in hochpräzisen Messungen das Referenzieren von Drehwinkelgebern wie etwa von Resolvern. Auf diesen Prüfanlagen können so beispielsweise Winkelgeber von bürstenlosen EC-Gleichstrommotoren mit dem jeweiligen Drehwinkelgeber der Prüfstation verglichen werden. Die gemessenen Werte werden hierbei auf analogen und digitalen Ausgabekanälen zur Verfügung gestellt, um anschließend per PC zur präzisen Auswertung zu gelangen. Dieser Prüfvorgang liefert wichtige Ergebnisse, da die mit dynamischer Beschleunigung und in hohen Drehzahlbereichen arbeitenden Motoren in Verbindung mit den Winkelgebern für akkurate Positionierungsaufgaben eingesetzt werden.
An dieser Stelle kommt die leichte, aus Aluminium gefertigte Servoflex ins Spiel. Die gewählte Baugröße der torsionssteifen Servolamellenkupplung ist mit beidseitig abgesetzten Klemmnaben ausgestattet und erfüllt hier exakt die Forderungen hinsichtlich der hohen Präzision entsprechend der zu erzielenden hochgenauen Messergebnisse, dem Ausgleich universeller Wellenverlagerungen sowie dem minimierten Massenträgheitsmoment und dem Arbeiten in einem breiten Drehzahlband.
Mit denen geht’s präzise vorwärts
Linearkupplung für präzise Handhabungsaufgaben
01.07.2024
Ob für die hochpräzise Konturbearbeitung bei der Serienteilfertigung, für Palettieraufgaben in der Förder- und Lagertechnik oder für den kontrollierten Fügeprozess metallischer Werkstoffe – elektrisch oder pneumatisch angetriebene Linearachsen bilden in diesen vollautomatisierten Arbeitsabläufen die Basis für dynamisch arbeitende Handhabungs- und Handlingsysteme.
Dabei sind sie meist modular als Mehrachs-Gantry-Portale aufgebaut, um hochproduktiv diese Aufgabenstellungen zu erledigen.
Solche Vorschubaufgaben sind das Metier der axial steifen Linearkupplung Loewe GK Linear. Die Gelenkkupplung der Baugröße Loewe GK L 27 zeigt sich beispielsweise als idealer Partner in dynamischen Verfahreinheiten im Antriebsstrang bestehend aus Linearmotor und Verfahrschlitten. Entsprechend der hohen Positioniergenauigkeit und Beschleunigungsraten der Achsen besitzt die aus Aluminium gefertigte Linearkupplung eine hohe Axialsteifigkeit von 16.000 N/mm und weist eine äußerst geringe Masse auf. Sie steht für maximale Axiallasten von bis zu 800 N zur Verfügung und ist als ausgleichende Kupplung zusätzlich in der Lage, radiale Verlagerungen von bis zu 1 mm und angulare Verlagerungen von bis zu 3° zu kompensieren.
Vielfältige Wahl bei der Anbindung
Innengewinde, Gewindezapfen, Klemmnaben oder die Kombination aus den genannten Nabenformen – bei der Anbindung lässt die Linearkupplung keinerlei Wünsche offen.
Immer das richtige Maß
Servolamellenkupplung Servoflex im hochpräzisen Dosierprozess
03.06.2024
In der Pharmaindustrie, der Medizintechnik oder in der Verfahrenstechnik, überall kommen sie zum Einsatz – hochpräzise Dosiereinheiten.
Bei volumetrischen Dosiersystemen für Flüssigkeiten erfolgt der Materialaustrag ausschließlich volumen- und damit mengenbezogen. Meist werden diese Systeme im Vorfeld eines Dosierprozesses auf das jeweilige Material kalibriert, um einen exakt definierten Dosieraustrag pro Zeiteinheit zu gewährleisten. Prozesssicherheit und die absolute Genauigkeit und Reproduzierbarkeit stehen bei diesen halbautomatischen oder vollautomatischen Dosiersystemen im Vordergrund.
In solch Dosiersystemen spielt die Servolamellenkupplung Servoflex ihre Stärken aus. Leicht, spielfrei und massenträgheitsminimiert in Kombination mit einer ausgeprägten Torsionssteifigkeit und Präzision – das sind die Features der Servoflex, die das abgestimmte Zusammenspiel für die hochpräzise Abgabe des Dosiervolumens gewährleisten. So besitzt die eingesetzte Baugröße Servoflex SFC 090D als doppelkardanische Version eine Torsionssteifigkeit von 50.000 Nm/rad und kompensiert radiale Verlagerungen von bis zu 0,52 mm, axiale Verlagerungen von bis zu 1,3 mm und angulare Verlagerungen von bis zu 2°. Sie steht für Drehzahlen von bis zu 10.000 min-1 zur Verfügung.
Hier ist absolute Beständigkeit oberstes Gebot
Präzisionskupplung für Schlauchfolienmaschinen
02.05.2024
Da liegen sie nun in den Verkaufsregalen und erzielen unsere höchste Aufmerksamkeit – Produkte verpackt in optisch ansprechenden Verpackungen. Da wir Konsumenten aber immer auch auf Nummer sicher gehen wollen, spielen neben den von Herstellern gewünschten verkaufsfördernden Aspekten auch rein funktionale Faktoren eine entscheidende Rolle. Dazu gehört die Haltbarkeit des Verpackungsinhalts, da Produkte nicht sofort gebraucht oder verzehrt werden. Ein positives Haltbarkeitsdatum signalisiert uns Frische und eine anhaltende Gebrauchsfähigkeit des Erzeugnisses.
Vollautomatische horizontale Schlauchfolienmaschinen sind hier der Garant für eine absolut dauerhafte und haltbare Präsentation von verpackten Lebensmitteln oder Produkten des Non-Food-Bereiches im Point of Sale. Dabei arbeiten diese Flowpackmaschinen modular und kompakt mit einer hohen Ausbringungsleistung.
Über verschiedene Zuführsysteme wie Transportketten oder Einlaufbänder gelangen die zu verpackenden Produkte zu den mitlaufenden Schweißaggregaten, die über Quer- und/oder Längsschweißung für die absolute Dichtigkeit des Beutels und somit für die Haltbarkeit der Produkte in der Verpackung selbst sorgen.
Kompakte Semiflex als abgestimmter Partner für ein optimales Ergebnis
Die schlanke Präzisionskupplung Semiflex C 70 ist hier der abgestimmte Partner in solch kompakten Schlauchfolienmaschinen.
Durch ihre hohe Torsionssteife und ihre Präzision unterstützt sie den hohen Produktivitäts- und Qualitätsanspruch bei diesem vollautomatisierten Verpackungsprozess. Die Ganzmetallkupplung ermöglicht trotz ihrer äußerst kompakten Baulänge von nur 59 mm eine hohe radiale Verlagerungskapazität von bis zu 5 mm. Ihre Wellenanbindung erfolgt über Klemmnaben oder alternativ über Klemmnaben in Halbschalenbauweise. Letztere Variante ist die Lösung für eine radiale Montierbarkeit in begrenzten Einbauverhältnissen. Noch kürzer geht es mit der Version zum Anflanschen. Hierbei erfolgt die Anbindung der drehsteifen Ausgleichskupplung direkt an die kundenspezifischen Anbauteile.
Hier zählt Genauigkeit und Schnelligkeit
Ausgleichskupplungen für die Pharma- und Medizintechnik
02.04.2024
Filigran, präzise, edel oder schnell – Attribute, die Ausgleichskupplungen in der Medizin- und Pharmaindustrie erfüllen müssen, um medizintechnische Produkte herzustellen, sicher und schonend zu diagnostizieren oder Proben genauestens analysieren zu können.

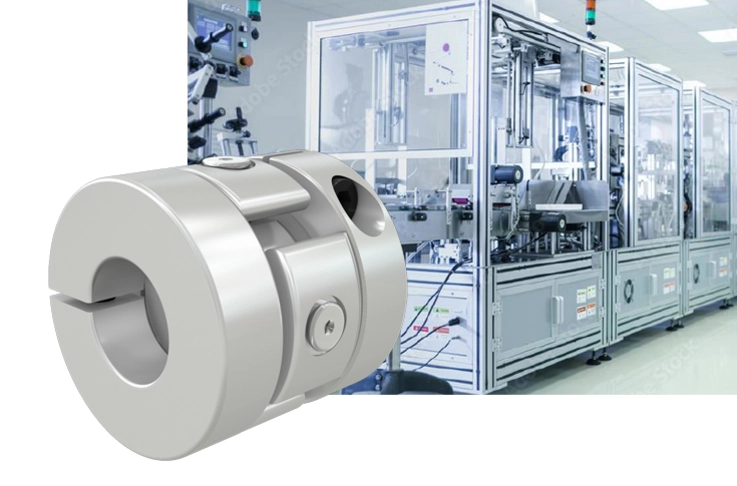

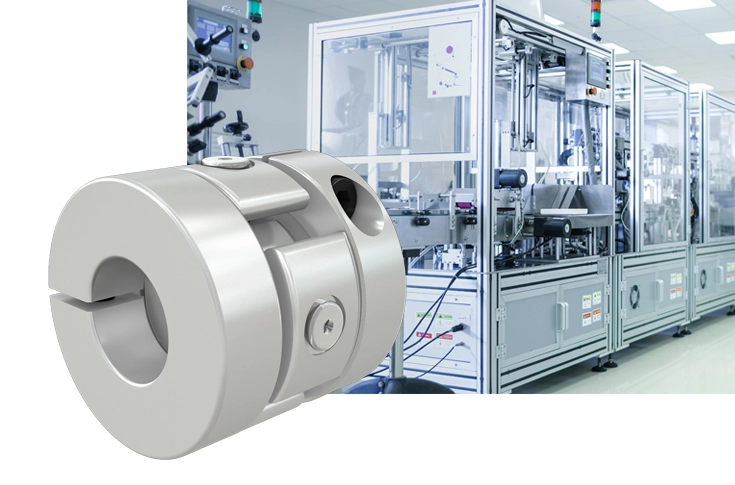

Gelenkkupplung Loewe GK: Die mischt mit im anspruchsvollen Pharmaprozess
In der Pharmaindustrie kommen oftmals am Ende eines jeweiligen Produktionsprozesses thermische Prozessanlagen zum Mischen und Homogenisieren, zum Sterilisieren und Pasteurisieren oder für Trenn- und Mischverfahren zum Einsatz. Angepasste Kupplungsausführungen aus der Serie der Gelenkkupplung Loewe GK Torque übernehmen hier die präzise Drehmomentübertragung bei gleichzeitigem Ausgleich hoher paralleler und winkliger Verlagerungen in kompakter Bauform.
Als Material für die Kupplungen wird durchgehend Edelstahl verwendet. Durch die hohen Umgebungstemperaturen sind die axial steifen Kupplungen zusätzlich je nach Anforderungsprofil mit Polymergleitbuchsen ausgestattet, die eine hohe thermische Beständigkeit aufweisen.

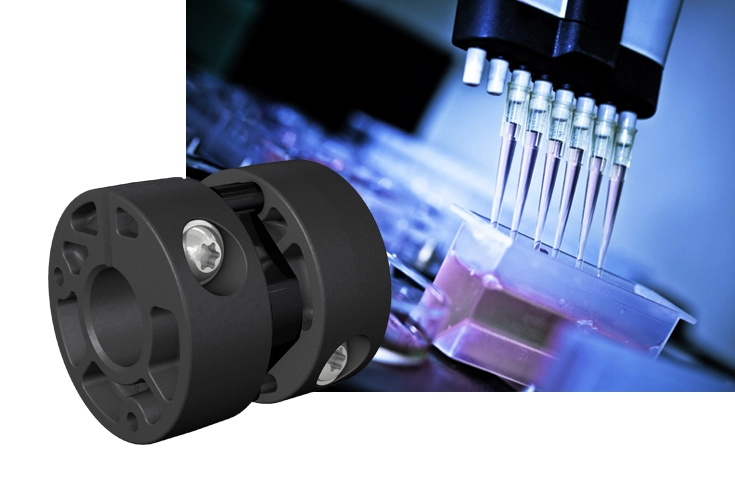

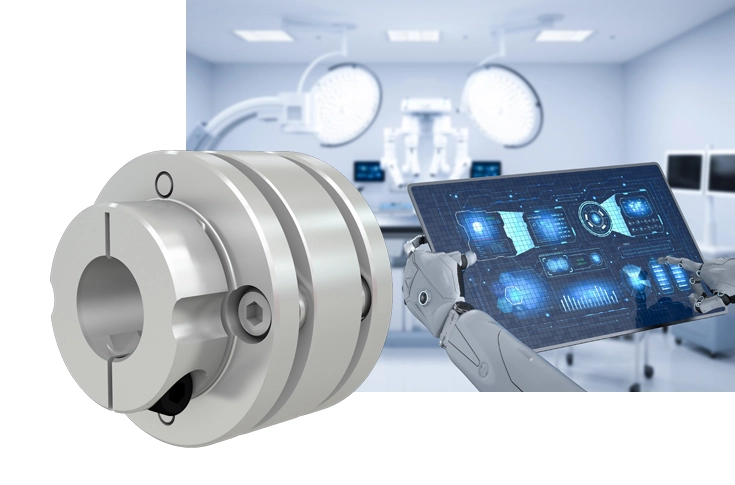

Servolamellenkupplung Servoflex: Akkurater Partner in medizintechnischer Hebeeinrichtung
In medizintechnischen Anwendungen spielt die Hebefunktion eine bedeutende Rolle. Beispielsweise beim Heben und Senken von Patiententischen, in Computer- und Kernspintomographen, in Labor- u. Analysegeräten oder in diversen weiteren Röntgengeräten verrichten sie ihre Arbeit. Dabei werden an diese hubausführenden Systeme hohe Anforderungen hinsichtlich Sicherheit, Geräuscharmut und aufgrund der platzsparenden Konstruktionen ebenfalls an ihre Kompaktheit gestellt. Zusätzlich arbeiten die Anlagen mit einer ausgesprochenen Genauigkeit.
Als Wellenkupplung in den Servoachsen medizintechnischer Hebesysteme unterstreicht die Servoflex mit ihrer Spielfreiheit und Torsionssteife den präzisen Bewegungsablauf in der Anlage. Die Kupplung in der gewählten Baugröße baut als doppelkardanische Version äußerst kompakt. Diese kompakten Abmessungen waren aufgrund der zur Verfügung stehenden Einbaubedingungen gefordert. Den präzisen Bewegungsablauf in der Anlage unterstreicht die spielfreie Kupplung mit ihrer ausgeprägten Torsionssteife.
Zur Verbindung der Komponenten in der Anlage gab der Anwender spezielle Schraubenprofile und Schraubengrößen vor. Das heißt die Kupplung wurde dem Kundenwunsch entsprechend in leicht modifizierter Version ausgeführt. Hierfür wurden abweichend der Serie veränderte Klemmnaben zur Aufnahme dieser kundenspezifischen Klemmschrauben vorgesehen.
Akkurat angesteuert
Präzision und Dynamik auf engstem Raum in Hochleistungsventilen
04.03.2024
In der Labor- u. Prozesstechnik, in der Anlagentechnik oder in Beschichtungsanlagen, es ist kaum ein Bereich anzutreffen, indem nicht Hochleistungsventile ihre Arbeit verrichten. Diese elektrisch oder auch elektropneumatisch angesteuerten Hochleistungsventile ermöglichen einen schnellen und präzisen Betriebsprozess und finden in unzähligen Bereichen des Maschinen- und Anlagenbaus Anwendung, um beispielsweise Gas- und Flüssigkeitsströme zu drosseln oder präzise zu verteilen. Die Produktivitätsoptimierung spielt bei diesen Systemen eine zentrale Rolle.
In über elektrisch angetriebene Aktuatoren angesteuerten Hochleistungsventilsystemen stehen die Präzisionskupplungen Servoflex und Spinplus als abgestimmter Partner bereit und unterstützen diese Systeme mit ihrer hohen Torsionssteifigkeit, Kompaktheit und ihres minimierten Massenträgheitsmoments. Eine passende Verbindung, damit die Ventile mit einer fortlaufend hohen Leistung, Präzision und einer hohen Wiederholbarkeit bei der Drosselung, Absperrung oder Dosierung des jeweiligen Förderstroms arbeiten.
Wenn‘s speziell wird
Angepasste Ausgleichskupplungen für spezielle Umgebungsbedingungen
05.02.2024
Eine der Stärken der Präzisionskupplung Semiflex ist der Ausgleich hoher radialer Verlagerungen ohne dabei viel Platz zu beanspruchen – viel Leistung in kompakter Bauform. So steht das umfassende Programm an Standardkupplungen für den Ausgleich dieser Verlagerung von bis zu 33 mm zur Verfügung und deckt einen Drehmomentbereich von 40 bis 14.500 Nm ab.
Durch ihre Variabilität und Modularität ist die Kupplung in den diversesten Branchen und Anwendungsbereichen zu Hause. So erstreckt sich das Applikationsspektrum von Papier- und Kaschiermaschinen über Kunststoff- und Verpackungsanlagen bis hin zu Profiliermaschinen und Montageautomaten.
Nicht selten aber werden zusätzlich sehr spezielle Anforderungen von Kunden an die Konstruktionsabteilung von SCHMIDT-KUPPLUNG herangetragen. Zu nennen sind hier beispielsweise ergänzende Zug- und Druckkräfte im Antriebsstrang, Vakuumbedingungen oder spezielle Umgebungsbedingungen wie einwirkende Tenside und organische Säuren, verursacht durch Reinigungs- und Verarbeitungsprozesse Lebensmittelindustrie. Des Weiteren kann Meerwasser durch Offshore-Anwendungen herausfordernd für ein Kupplungssystem sein. Die Antwort hierauf sind exakt an diese Aufgabenstellungen angepasste Kupplungslösungen.

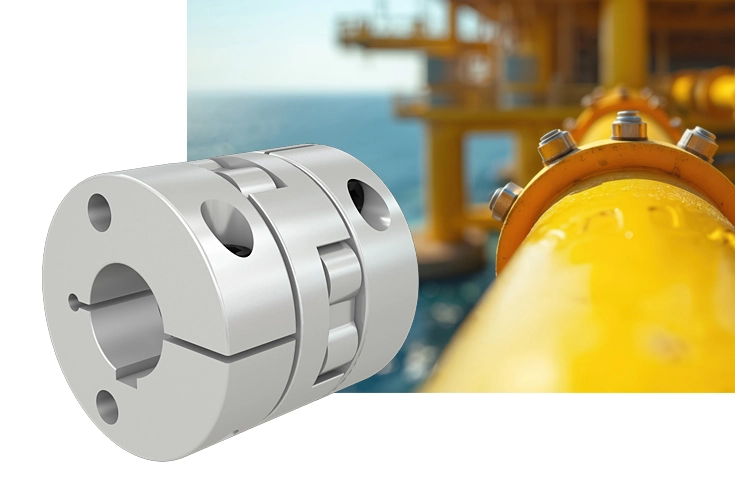

Meerwasser kann ihr nichts anhaben: Torsionssteife Kupplung mit hohem Verlagerungsausgleich in platzsparender Konstruktion
Gerne bitte Meer: Anwendungen im Offshorebereich, im Schiffsbau oder in Unterwasser-, sogenannten Subsea-Umgebungen, haben eins gemeinsam – sie treten in Kontakt mit Meerwasser. Dieser Umstand erfordert, dass die entsprechenden Maschinen- und Anlagenteile hohe Ansprüche hinsichtlich einer Beständigkeit gegenüber diesem Medium erfüllen müssen. Knappste zur Verfügung stehende axiale Einbaubedingungen bei gleichzeitig hohen Verlagerungsanforderungen – hier insbesondere an den radialen Verlagerungsausgleich, sowie eine hohe Drehmomentübertragung sind neben dem Meerwasserkontakt die zentralen Herausforderungen in einer solchen Anwendung an die einzusetzende Ausgleichskupplung.
Für diesen Einsatzfall entwickelte die Konstruktionsabteilung von SCHMIDT-KUPPLUNG eine hierfür angepasste, kundenspezifische Kupplungsausführung der Semiflex.
Für diese Anwendung mit Meerwasserkontakt herrschen natürlich besondere Anforderungen an die verwendeten Materialen der Kupplung. Exakt angepasst an das vorherrschende Medium ist der Werkstoff für die Ausgleichskupplung ein spezieller nichtrostender austenitisch-ferritischer Duplexstahl. Zusätzlich stattet der Kupplungsspezialist die Kupplungsglieder anstelle der sonst üblichen Nadellager mit speziellen, für Unterwasseranwendungen geeigneten selbstschmierenden Hochleistungsgleitlagern aus.
Die Wellenanbindung erfolgt über nach innen gerichtete Naben. Diese Nabenausführung ermöglicht eine besonders kurzbauende Bauweise des drehsteifen Kupplungssystems und gewährleistet damit die Integration in den vorherrschenden knappen Einbauraum.

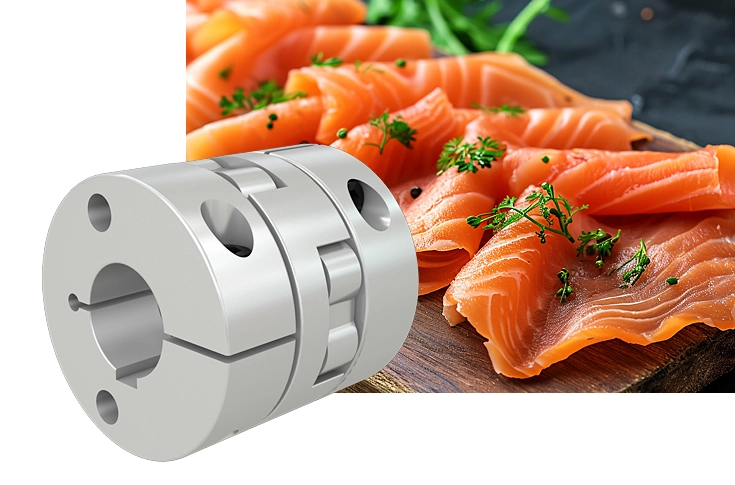

Damit es lecker wird: Edle Präzisionskupplung für den Lebensmittelbereich
Antriebskomponenten in der lebensmittelverarbeitenden oder -verpackenden Industrie unterliegen speziellen Forderungen hinsichtlich ihrer verwendeten Materialien.
Auch wenn sie keinen direkten Medienkontakt besitzen, so unterliegen die Anlagen und die Komponenten doch einem permanenten Reinigungsprozess mit entsprechend besonderen Ansprüchen an die Werkstoffe der antriebstechnischen Produkte.
In Maschinen zur Weiterverarbeitung von Lebensmitteln standen für die einzusetzende Wellenkupplung nur ein axial knapper Einbauraum zur Verfügung. Durch die geforderte Präzision und die möglichst einfach Montierbarkeit wurde eine Klemmnabenausführung präferiert, möglichst ohne angrenzende Maschinenteile axial verschieben zu müssen. Eine hohe Torsionssteife sowie eine hohe Verlagerungskapazität der Kupplung waren weitere Bedingungen.
Die speziellen hygienischen Anforderungen in solch einer Anlage ließen bei der Materialauswahl keinen Spielraum und verlangten nach einer Kupplung in entsprechender Edelstahlgüte. Für diesen Einsatzfall konzipierte SCHMIDT-KUPPLUNG eine Edelstahlausführung der Semiflex mit Klemmnaben in Halbschalenbauweise.
Die Naben sowie die Mittelscheibe sind aus Edelstahl 1.4301 gefertigt. Die geteilten Klemmnaben mit den radial bedienbaren Klemmschrauben aus Edelstahl ermöglichen eine bequeme Montierbarkeit der Kupplung. Zur Integration in den axial sehr knappen Einbauraum ist die ohnehin schon kompakt bauende Kupplung mit einer abgesetzten Mittelscheibe ausgestattet und entspricht damit perfekt der restriktiven Einbausituation in der Anlage. Entsprechend der Anforderung bei Maschinen mit Lebensmittelkontakt, sind die Nadellager mit einem lebensmitteltechnischen Schmierfett versehen. In anderen Einsatzfällen wurden auch lebensmittelkonforme Gleitlager verwendet.
Kupplungen in ähnlicher Ausführung finden auch Anwendung in Verpackungsmaschinen in der Pharmaindustrie oder in Abfüllanlagen.
Saubere Arbeit!
Präzisionskupplungen für hygienekritische Anwendungen
05.01.2024
Anlagen im Pharma-, Kosmetik- oder Lebensmittelbereich verlangen nach Komponenten, deren verwendete Werkstoffe den unterschiedlichsten Bedingungen angepasst sind. Besondere Hygieneaspekte spielen hier eine zentrale Rolle. Des Weiteren werden diese Anlagen permanent gereinigt und die Komponenten müssen den eingesetzten Reinigungs- oder Desinfektionsmitteln standhalten, was besondere Forderungen an die Werkstoffe stellt.
Hygienische Vorschriften in lebensmittelverpackenden Anlagen oder in Anlagen der Nahrungsmittelindustrie
Antriebskomponenten in der lebensmittelverarbeitenden oder -verpackenden Industrie unterliegen speziellen Forderungen hinsichtlich ihrer verwendeten Materialien.
Auch wenn sie keinen direkten Medienkontakt besitzen, so unterliegen die Anlagen und die Komponenten doch einem permanenten Reinigungsprozess mit entsprechend besonderen Ansprüchen an die Werkstoffe der antriebstechnischen Produkte.
Als Edelstähle haben sich in diesen Branchen je nach Höhe der Korrosionsbeanspruchung u.a. die Werkstoffe 1.4301 sowie 1.4404 bewährt.

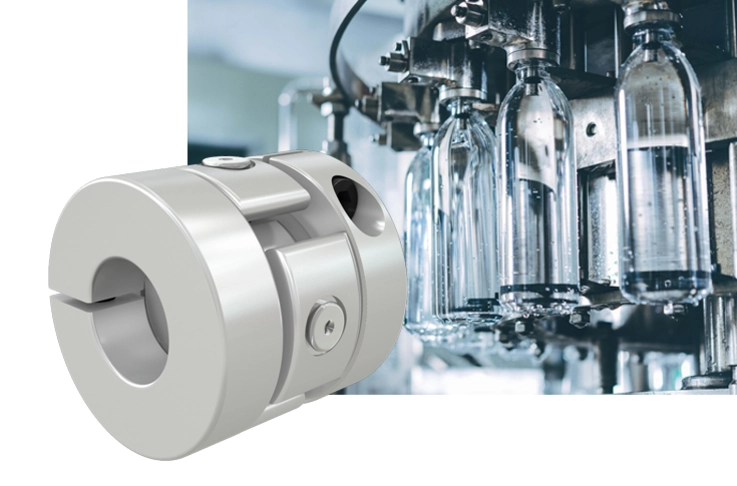

Präzise dosiert: Loewe GK Linear als angepasster Partner für die akkurate Füllmenge
Damit beispielsweise flüssige oder pastöse Produkte endverbraucherfertig zum Abverkauf in die Supermarktregale gelangen, durchlaufen diese verschiedene Produktionsstufen in Lebensmitteldosiersystemen. Ausgestattet mit dynamisch arbeitenden Servozylindern arbeiten diese Anlagen mit einer hochproduktiven Ausstoßleistung. Dem Dosiervorgang kommt dabei eine große Bedeutung zu, da die Gewichtsschwankung des Produktes in der Endverpackung über die gesamte Produktion mit nur minimalster Toleranz konstant gehalten werden muss.
Permanente Produktwechsel im Abfüllsystem machen entsprechende Reinigungszyklen erforderlich.
Für den präzisen linearen Antrieb, der für die Füllmenge verantwortlichen Dosierstation, zeigt sich die Loewe GK der Serie Linear als angepasster Partner. In Edelstahlausführung mit abgestimmten Gleitbuchsen trotzt sie den permanenten Reinigungsprozessen und lässt sich auch von den dabei verwendeten gebräuchlichen Reinigungsmitteln nicht aus der Ruhe bringen.
Punktgenau von A nach B: Mit der Loewe GK Torque wie aus einem Guss im hygienekritischen Materialfluss
Verschiedenste Transportsysteme eignen sich zum Transport von Flaschen, Dosen oder Kartons in der Lebensmittel-, Kosmetik- und Pharmaindustrie. Dazu gehören beispielsweise Gleitband-, Scharnierband- oder auch Gliederkettenförderer. Durch ihren modularen und flexiblen Aufbau verbinden diese Fördersysteme unter anderem Abfüll- und Verpackungslinien untereinander.
Bei der Konstruktion dieser Anlagen wird großes Augenmerk auf die Reinigungsfreundlichkeit gelegt. Das betrifft sowohl die optimale Zugänglichkeit wie auch die sorgfältige Materialauswahl, um perfekt gewappnet zu sein für die zyklischen Feucht- oder Nassreinigungsprozesse.
Im Antriebsstrang bildet die Einheit bestehend aus korrosionsgeschütztem oder meist korrosionsbeständigem Motor mit entsprechender IP-Schutzklasse und Loewe GK der Serie Torque in Edelstahlversion eine abgestimmte, hygienegerechte Antriebslösung.
Die Servoflex liefert ab!
Die Servolamellenkupplung unterstützt die hohe Verfahrgeschwindigkeit im Zuführ- und Beladeprozess
01.12.2023
Wer wünscht sich das im innovativen Maschinen- und Anlagenbau nicht? Zeitersparnis, Produktivitätssteigerung mit verbundener Rüstzeitoptimierung – Beladeroboter sind hier der Freund und Helfer. Sie sorgen in Windeseile für das automatische und intelligente Beladen und Werkstückzuführung unterschiedlichster Maschinen – angefangen von Anlagen in der Lebensmittelindustrie bis hin zu CNC-Dreh- und Fräsmaschinen. Der hochdynamische Servomotor im jeweiligen Roboterarm sorgt für die hohe Verfahrgeschwindigkeit beim Zuführprozess. Hier spielt die leichte und präzise Servokupplung Servoflex ihre Stärken aus. Leicht und massenträgheitsminimiert kombiniert mit einer ausgeprägten Torsionssteifigkeit und Spielfreiheit – das sind die Features der Servoflex und gewährleisten damit das abgestimmte Zusammenspiel mit dem energieeffizienten Antrieb. So besitzt die eingesetzte Baugröße Servoflex SFC 060D als doppelkardanische Version eine Torsionssteifigkeit von 35.000 Nm/rad und kompensiert radiale Verlagerungen von bis zu 0,34 mm, axiale Verlagerungen von bis zu 0,9 mm und angulare Verlagerungen von bis zu 2°. Sie steht für Drehzahlen von bis zu 10.000 min-1 zur Verfügung.

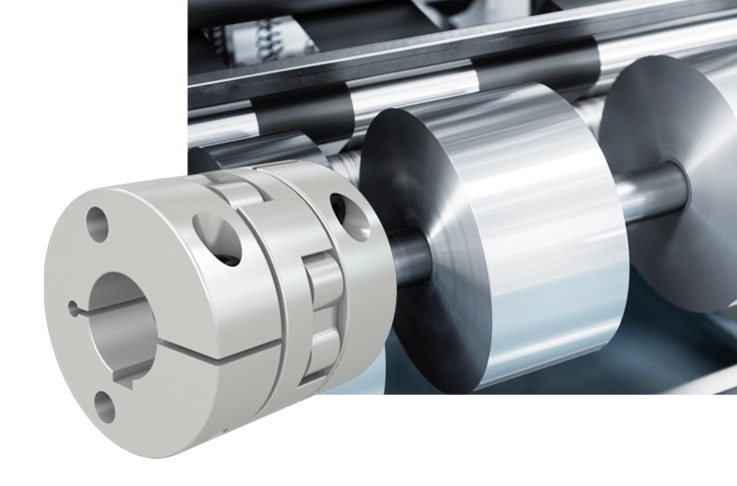

Die übernehmen gerne die Schicht!
Präzisionskupplungen für Kaschier- und Coatingprozesse
20.11.2023
Beschichtungs- und Kaschieranlagen verbinden dauerhaft unterschiedliche Trägermaterialien mit hauchdünnen Schichten, um diese zielgerichtet mit gewünschten Eigenschaften zu ergänzen.
Die Anlagen arbeiten dabei äußerst präzise, denn der Trägerstoff muss hochakkurat und gleichmäßig mit der definierten Schichtdicke versehen werden.
Abgestimmte Kupplungen bieten hier entsprechende technische Eigenschaften und arbeiten bei im Betrieb variablen Verstellbewegungen der Beschichtungswalzen immer winkelsynchron im Gleichlauf mit einer ausgeprägten Präzision.

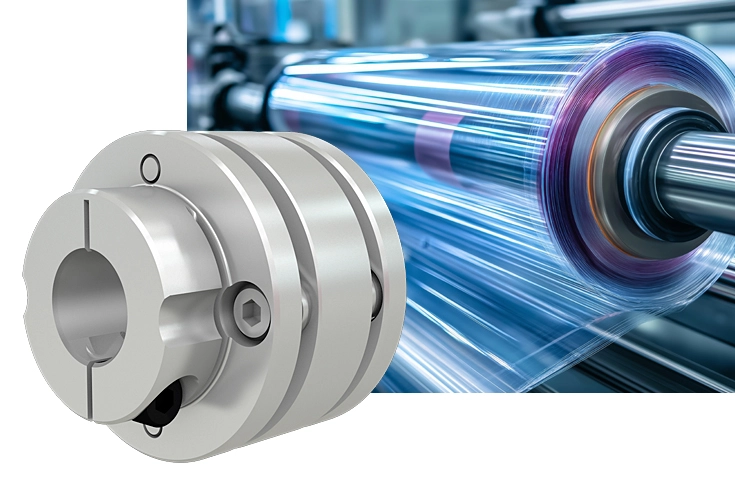

Kaschieren textiler Trägermaterialien: Perfekte Funktionsbekleidung entsteht
Endlich der wohlverdiente Jahresurlaub – die Wahl fiel auf einen Aktivurlaub, sprich Wanderurlaub in den Dolomiten. Früh startet der erste Tag, der Rucksack ist gepackt. Nach der Hälfte der Strecke geht der Blick skeptisch Richtung Himmel, die lange Zeit blendende Sonne wird langsam durch dunkle Wolken verdeckt. Ebenfalls sind die Beine langsam müde, der Drang nach einer Mittagspause und einer ordentlichen Jause ist groß. Der steinige Weg führt uns in etwa 4 Kilometern zu einer urigen Hütte, da passiert es; erste Tropfen prasseln auf das Haupt und wenig später wird aus dem vermeintlichen Schauer ein kräftiger Regenguss. Aber für solche Situationen ist ein erfahrener Wanderer gut vorbereitet und die perfekte Funktionsbekleidung hält die Feuchtigkeit von Wanderhemd und Körper fern. Wie aber entsteht diese Wasserdichtheit bei einem textilen Material? Hier spielt das Kaschieren auf textilem Untergrund eine große Rolle. Durch den Auftrag einer sichtbaren Kunststoffschicht entstehen mehrlagige Aufbauten mit der Absicht, die physikalischen Eigenschaften wie Wasserdichtheit und Abriebfestigkeit des Trägermaterials zielgerichtet zu verändern. Die Textilkaschierung wird in den unterschiedlichsten Branchen angewendet, bspw. bei der Schutz- und Funktionsbekleidung, im Camping- u. Freizeitbedarf aber auch bei Polster- und Vliesstoffen.
Der Auftrag der Kunststoffschicht auf den Textilträger erfolgt über Walzprozesse, die den jeweiligen Kunststoff gegen das Trägermaterial pressen.
Präziser Coatingprozess: Transportbänder werden fit gemacht für anspruchsvolle Förderaufgaben
Zum kontinuierlichen Transport von Stückgütern wie Gepäckstücken, Paketen, Werkstücken oder Behältern werden oftmals sogenannte Gurtförderer verwendet. Durch die Wahl des Bandbelages und der entsprechenden Reibwerte können Steigungen überwunden werden, ohne dass es zu einem Rutschen der Fördergüter kommt. Damit ist eine Positionierung der Güter auch bei der Überwindung von Höhendifferenzen ermöglicht.
Für diese hierfür notwendige Adhäsion auf dem Förderband oder aber auch für den Einsatz in speziellen Umgebungsbedingungen erfolgt häufig eine Beschichtung der Oberfläche mit Materialien wie Gummi, PVC oder ähnlichen Materialien.
Das Auftragen dieser Beschichtung erfolgt über sogenannte Kalander und Beschichtungswalzen.
Qualitäten sind gefragt: Kompaktheit und hohe Versatzmöglichkeiten bei permanentem Gleichlauf der Kupplung sind hier essentiell
Neben meist restriktiven Einbauverhältnissen werden in derartigen Anlagen die entsprechenden Beschichtungswalzen durch die Bearbeitung unterschiedlicher Materialien und Dicken im Betrieb um mehrere Millimeter verstellt.
Ein Anforderungsprofil wie gemacht für die Semiflex. Kompakt, leistungsstark und mit einer hohen radialen Verlagerungskapazität ausgestattet, hat sie diese Beschichtungs- und Kaschieraufgaben sicher im Griff.

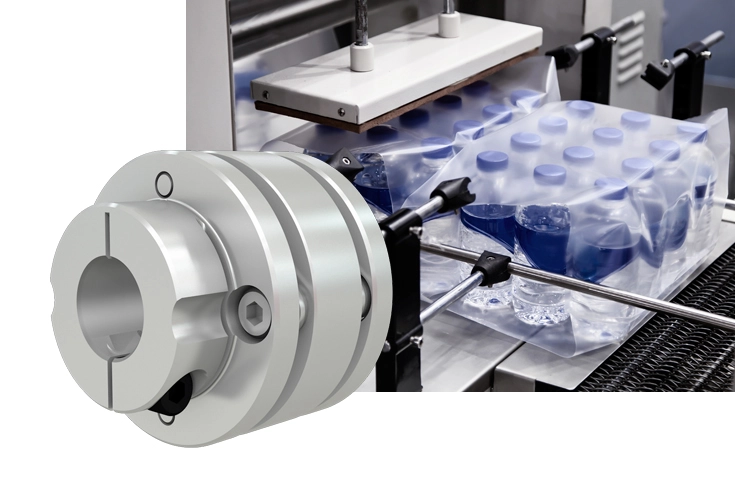

Living in a box

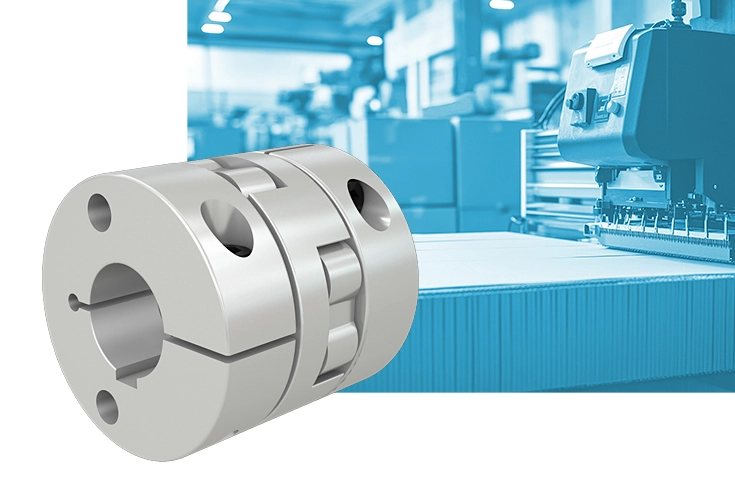

Präzisionskupplungen für Kartonverpackungsmaschinen
Wolfenbüttel, 09.10.2023
Flaschen sind abgefüllt, Tüten sind abgepackt – wenn es nun final um eine besonders eng anliegende, schützende Verpackung dieser Endprodukte geht, dann kommen Wrap-Around-Packer ins Spiel. Diese vollautomatisierten Anlagen sorgen am Ende der Prozesskette für einen insgesamt wirtschaftlich optimalen Herstellungsprozess. Mit höchster Flexibilität passen sie sich den unterschiedlichsten Verpackungsdesigns an und sammeln, gruppieren und verpacken in Windeseile die Produkte je nach Wahl in Faltschachteln, Trays, Displaykartons oder andere Kartons verschiedenster Formate.
Die Servolamellenkupplung Servoflex unterstützt im Pick-and-Place-Verfahren das produktschonende und akkurate Positionieren und Befüllen der Verpackungen mit den jeweiligen Produkten. Durch ihr geringes Massenträgheitsmoment und ihre hohe Torsionssteifigkeit ist sie gemacht für den dynamischen und äußerst präzisen Arbeitsablauf mit hoher Ausbringungsleistung.
Sensoren und Drehgeber werden meist zusätzlich für die Positionierungsüberwachung eingesetzt. Die Drehgeberkupplung Controlflex gewährleistet hierbei die exakte und präzise Aufnahme und Weitergabe der Messimpulse.
Erfahren Sie mehr zu Präzisionskupplungen für Verpackungsmaschinen

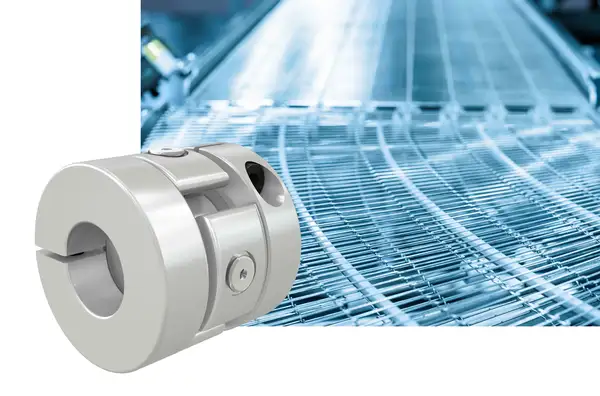

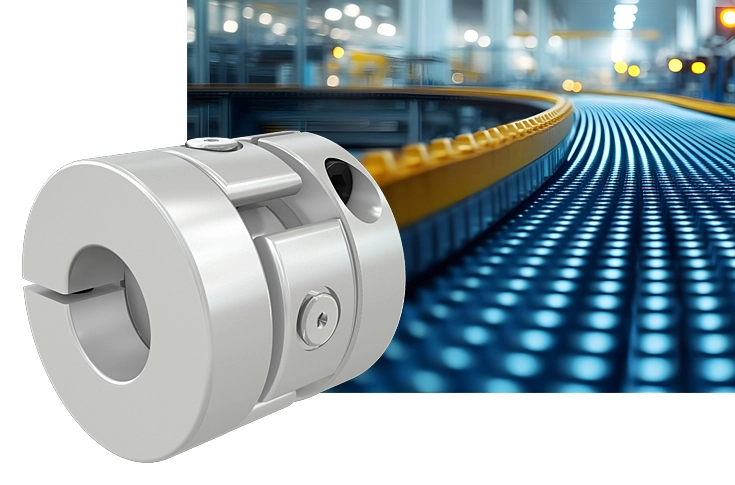

Gelenkkupplung Loewe GK: Die ist immer auf Draht!
Wolfenbüttel, 14.09.2023
Anspruchsvolle Transportaufgaben für Heißes, Kaltes, Korrosives oder Schweres erfordern zumeist spezielle Transportlösungen.
Kunststoffförderer oder Transportbänder aus Gummi oder textilen Werkstoffen stoßen hier aufgrund der Umgebungstemperaturen und/oder -bedingungen häufig an ihre Grenzen. Drahtfördergurte in unterschiedlichsten Formen und individuellen Ausprägungen stellen sich an dieser Stelle den Herausforderungen.
Bei der Herstellung dieser robusten Förderbänder arbeiten in Biegemaschinen zumeist Hydraulik-, Pneumatik- oder elektromechanische Hubzylinder mit der eigentlichen Biegemechanik Hand in Hand. Die Gelenkkupplung der Serie Loewe GK Linear ist hierbei integraler Bestandteil dieser Antriebseinheit. Durch ihre ausgeprägte Axialsteifigkeit in Verbindung mit ihrer hohen radialen und angularen Verlagerungskapazität sorgt die Linearkupplung für die präzise Übertragung der Hubkräfte auf die umformenden, konturgebenden Werkzeugköpfe bei gleichzeitiger Entlastung des Gesamtsystems von funktionsbedingten Verspannungen.
Die einzelnen, definiert gebogenen Drahtstränge bilden abschließend ein Geflecht und sorgen als Flachdraht- oder Runddrahtgliedergurte für den zuverlässigen Transport in den verschiedensten Anwendungen und Branchen.
Perfektes Ergebnis in Hülle und Fülle
Wolfenbüttel, 01.09.2023
Nicht nur bei Kindern sorgen die Produkte für leuchtende Augen – kleine Schokoriegel oder süße Waffeln, die perfekt präsentiert in den Supermarktregalen ein freudiger Anziehungspunkt sind. Doch bevor sie in unsere Hände geraten, eilig entpackt werden, um dann im Gaumen für plötzlich einsetzende Glücksmomente zu sorgen, müssen sie erst einmal mit einem entsprechenden Hüllstoff verpackt werden. Falteinschlagmaschinen übernehmen hier vollautomatisiert diese Aufgabe. Perfekt synchronisiert durchläuft das jeweilige Produkt und das zugehörige Packmittel die einzelnen Stationen vom Umhüllen bis hin zur akkuraten Faltung. Fertig ist das leckere Produkt, umhüllt mit einer qualitativ hochwertigen und optisch ansprechenden Verpackung. Kompakte, mit moderner Servotechnik ausgestattete Falteinschlagmaschinen arbeiten dabei in Sachen Formate und Packmittel extrem anpassungsfähig und im höchsten Leistungsbereich.
Hand in Hand für ein optimales Ergebnis
Die schlanke Präzisionskupplung Semiflex C320 ist hier der abgestimmte Partner in solch kompakten Hochleistungs-Verpackungsanlagen.
Durch ihre hohe Torsionssteife von 73.000 Nm/rad und ihrer Präzision unterstützt sie den hohen Produktivitätsanspruch beim dem Versehen der Süßigkeiten mit Innen- und Außeneinschlag inklusive dem passgenauen Faltungsprozess. Die Ganzmetallkupplung bietet die gewünschte äußerst kompakte Bauweise und ermöglicht dabei zusätzlich einen hohen Radialverlagerungsausgleich.
Erfahren Sie mehr zur kompakten Semiflex
Weitere interessante Infos in Sachen Präzisionskupplungen für Verpackungsmaschinen

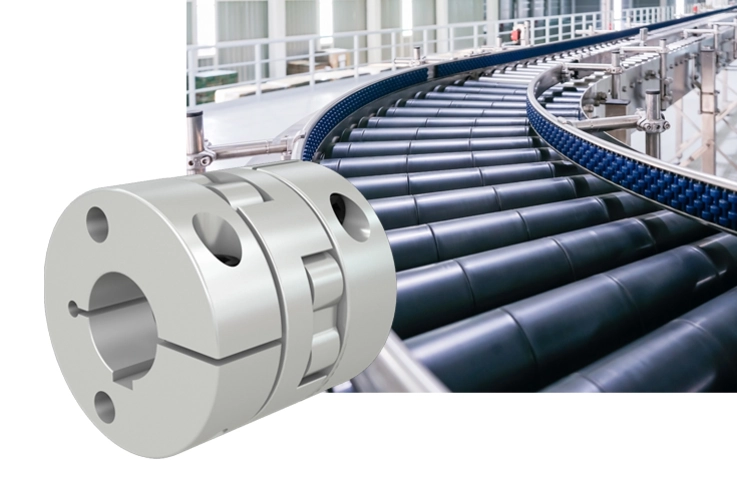

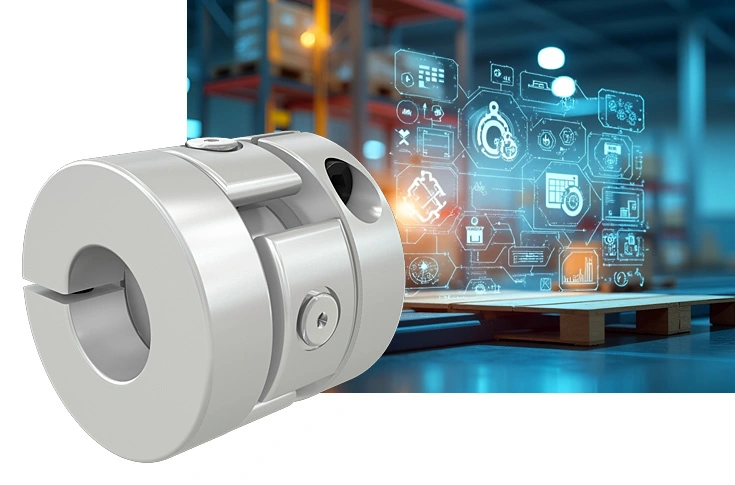

Damit alles reibungslos läuft

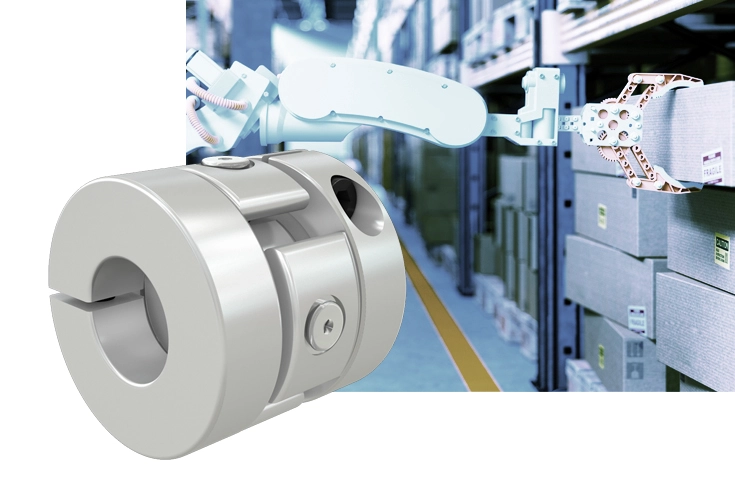

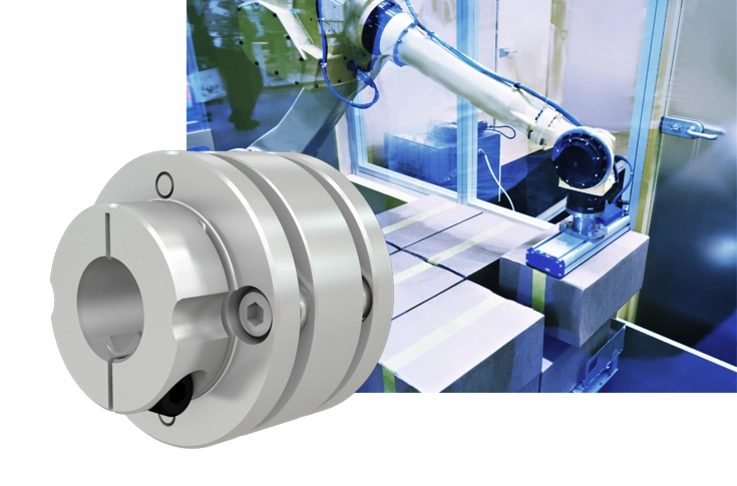

Präzisionskupplungen für die Intralogistik
18.08.2023
Effizienter Materialfluss mit seinen Teilbereichen Förder- u. Palettiertechnik ist in der heutigen Logistik ein wichtiger Bestandteil zur Optimierung innerbetrieblicher Materialabläufe. Ob Stückgut punktgenau auf Rollen oder Gurte von A nach B befördert wird, ob Kleinteile in rasender Geschwindigkeit eingelagert und kommissioniert werden oder ob Palettierroboter verpackte Endprodukte mit hoher Präzision auf Fördersysteme konfektioniert und bestückt – für all diese Aufgaben kommt der Kupplung für einen präzisen und reibungslosen Ablauf große Bedeutung zu.
Wenn es drückt und zieht
Loewe GK Linear als exakt abgestimmter Partner für Hochleistungs-Umkehrhubmagnete
08.08.2023
Gleichstrom-Hochleistungs-Umkehrhubmagnete sind beliebte Systeme, wenn es um präzise und dynamische Stellbewegungen in linearen Antriebskonzepten geht. Die Bewegungsumkehr „ziehend und drückend“ in diesen kompakt bauenden Systemen erfolgt über den konstruktiven Aufbau mittels zweier Spulen. D.h. die Regelung und Ansteuerung der Bewegungsrichtung orientiert sich an der jeweiligen Versorgungsspannung. Trotz ihrer kompakten Bauform vereinen die Umkehrmagnete große Kräfte mit relativ langen Hubbewegungen und bieten eine lange Lebensdauer auch bei hoher Schaltfrequenz. Aufgrund dieser technischen Features sind sie gefragte Linearsysteme in der Automatisierungstechnik, in der Verpackungsindustrie und im allgemeinen Maschinenbau.
Präzise Übertragung der linearen Kräfte mit hoher Frequenz
Als integraler Bestandteil erfüllen hier die Loewe GK der Serie Linear die präzise Übertragung der linearen Kräfte der Hochleistungsaktuatoren. Die leichten, aus Aluminium gefertigten Linearkupplungen unterstreichen zum einen durch ihre Symbiose aus kompakter Bauweise und ausgeprägten Leistungsdaten die hohe Leistungsdichte und Dynamik der Magnetsysteme. Zum anderen lassen sie sich durch die Bandbreite der Kupplungsgrößen optimal auf die unterschiedlichen Leistungsklassen der Hubsysteme abstimmen. Zusätzlich sind die vielfältigen Anbindungsmöglichkeiten Garant für eine passgenaue Abstimmung. So stehen Ausführungen mit Innengewinde – wahlweise Regel- oder Feingewinde, mit Gewindezapfen, mit Klemmnaben oder in Kombination aus den genannten Befestigungsmöglichkeiten zur Verfügung.
Kupplungsleitfaden
Aktualisierte Auflage des Kupplungsleitfadens
14.07.2023
Drehgeberanwendungen verlangen beispielsweise nach anderen technischen Leistungsdaten der Kupplung als Kupplungen für Druckmaschinen. Andere Kriterien müssen Kupplungen erfüllen, wenn sie zusätzlich zum Drehmoment axiale Führungsaufgaben übernehmen müssen. Immer energieeffizientere und mit hoher Leistungsdichte arbeitende Servoantriebe wiederum verlangen nach massenträgheitsoptimierte Kupplungsbauformen mit kompaktesten Abmessungen.
In die Auswahl einer für den jeweiligen Antriebsstrang passenden Ausgleichskupplung sollten entsprechend einige Überlegungen mit einfließen. Wir begleiten seit 58 Jahren Maschinenbauer als Partner für kompakte Kupplungssysteme. Durch diese Erfahrung in der Antriebstechnik besitzen wir ein umfangreiches Know-How in vielen Branchen, denn wir kennen und verstehen die unterschiedlichsten Anwendungen und können Sie so optimal bei der Auslegung unterstützen.
Dieses haben wir in unserem aktualisierten Kupplungsleitfaden einfließen lassen, der Ihnen einen Überblick und wertvolle Tipps zur Auswahl einer passenden Ausgleichskupplung ermöglicht. Dieser steht aktuell für Sie zum Download bereit.
Die Loewe GK Linear
Immer geradeheraus
06.07.2023
Lineare Antriebskonzepte erfüllen in unzähligen Bereichen des Maschinenbaus ihren Job und sind beispielsweise in pneumatisch oder hydraulisch betriebenen Lineareinheiten, elektromechanischen Aktuatoren oder in Kolbenpumpen Garant für dynamische Positionieraufgaben oder für das präzise Dosieren von Flüssigkeiten oder Gasen.
Als abgestimmter integraler Bestandteil in diesen Systemen sind hier axial steife Linearkupplungen gefragt, die für die präzise Übermittlung der linearen Kräfte verantwortlich sind bei gleichzeitiger Entlastung der Maschinenkomponenten von Verspannungen und schädlichen Querkräften.
Exakt das Metier der axial steifen Kupplung Loewe GK Linear: Präzise in der Übertragung reiner linearer Zug- und Druckkräfte bei gleichzeitigem Ausgleich von radialen und angularen Verlagerungen.
Präzises Dosieren bei gleichzeitiger Systementlastung in Kolbendosierpumpe
Ob im Pharmabereich und in der Labortechnik oder in der Prozess- und der Verfahrenstechnik – überall verrichten Kolbendosierpumpen ihre Arbeit und sind integraler Bestandteil vollautomatischer Arbeitsprozesse. Je nach Anwendungsbereich dosieren sie dabei flüssige Medien im Milliliter Bereich oder befördern Flüssigkeiten bis zu mehr als Tausend Liter pro Stunde. Dosierpumpen sind in der Regel oszillierende Verdrängerpumpen. Ein exakt definiertes Flüssigkeitsvolumen wird beim Rückhub des Verdrängers eingesaugt und beim Druckhub in die Dosierleitung gedrückt. Der Antrieb der hubausführenden Kolbenstange erfolgt dabei entweder pneumatisch, hydraulisch oder über einen Motor. In diesem Anwendungsfall wird der hubausführende Kolben dabei über einen axial wirkenden Luftmotor angetrieben.
Die Loewe GK Linear als Bindeglied zwischen genanntem Motor und Pumpenkolben übernimmt neben der akkuraten Übertragung der Axialkräfte zusätzlich noch den parallelen und angularen Verlagerungsausgleich und gewährleistet damit die Entlastung des Dichtungssystems durch auftretende Verspannungen.
Entsprechend der Hubkräfte in diesen Pumpen umfasst das Programm insgesamt 5 Baugrößen für maximale Axiallasten je nach Kupplungsgröße zwischen 800 N und 13.000 N. Die Kupplungsnaben sowie der Innenring der Gelenkkupplung sind in leichtem Aluminium ausgeführt und sorgen für eine geringe Masse der Kupplungen. Dies ist essentiell wichtig für die dynamischen Hubprozesse der Präzisionspumpen.
Vielfalt pur bei der Anbindung: Innen- oder Außengewinde, Klemmnaben oder Kombinationen
Die axial steifen Kupplungen dieser Serie bieten vielfältige Optionen der Wellenanbindung. So stehen sie mit Innengewinde, Gewindezapfen, Klemmnaben oder in Kombination aus erwähnten Nabenausführungen zur Verfügung. Dabei erstreckt sich das Spektrum an Gewindegrößen von M5 bis M36 (Innengewinde - wahlweise mit Regel- oder Feingewinde) und M5 bis M24 (Außengewinde). Bei den Ausführungen mit Klemmnaben sind Bohrungsdurchmesser von 6 mm bis 50 mm erhältlich.
Spezielle Anforderungen – spezielle Materialien
Für speziellere Anforderungen hinsichtlich einzusetzender Materialien können Kupplungsbauteile optional in Edelstahl ausgeführt und beispielsweise für Anwendungen in der Nahrungsmittelindustrie mit hierfür entsprechenden FDA-konformen Gleitlagern ausgestattet sein.
Erfahren Sie mehr zur Loewe GK
Mehr zu Präzisionskupplungen für die Medizintechnik oder Pharmaindustrie
Drum prüfe, wie man sich bindet
Ausgleichskupplungen für unterschiedliche Anforderungen in Prüfständen
14.06.2023
Unter Prüfständen bezeichnet man mit Messgeräten ausgestattete Anlage zum Prüfen von Maschinen, Geräten, Bauteilen oder Werkstoffen auf bestimmte Eigenschaften, insbesondere Funktionstüchtigkeit, Betriebssicherheit, Verhalten bei längerer Belastung oder unter hohen Geschwindigkeiten. Um hierbei genaueste Messergebnisse, sowie eine exakte Reproduzier- u. Skalierbarkeit von Prüfvorgängen zu gewährleisten, müssen Hard- und Softwarekomponenten sorgfältig ausgewählt werden, damit sie ein perfektes Zusammenspiel im Prüfstand ermöglichen. Wie verschieden die Anforderungen dabei in den unterschiedlichsten Prüfanlagen sein können und mit welchen Eigenschaften dabei Ausgleichskupplungen als wichtiger integraler Bestandteil im Antriebsstrang von Prüfständen darauf reagieren, zeigt Ihnen unsere aktuelle Branchenseite „Prüftechnik“.
Erfahren Sie mehr in der Branchenseite Prüftechnik
Die Servoflex: Die Kenngröße Drehmoment liegt ihr am Herzen
02.06.2023
Das Drehmoment hat in Fertigungsprozessen und in der Qualitätssicherung eine entscheidende Bedeutung. wie z.B. bei der Vorspannung von Schraubverbindungen. Daher sind zuverlässige Werkzeuge wie Drehmomentschlüssel unverzichtbar. Bei diesem Drehmomentwerkzeug handelt es sich im Grunde um ein Prüfmittel, das für das definierte und kontrollierte Anziehen und/oder Lösen von Schraubverbindungen eingesetzt wird. Damit diese Drehmomentwerkzeuge über einen längeren Zeitraum zuverlässig arbeiten können, bedarf es einer Überprüfung der Einstellwerte nach entsprechenden Lastwechseln mit anschließender Kalibrierung und eventueller Neujustierung. Damit wird das Prüfmittel zu einem dauerhaft verlässlichen Werkzeug in den qualitätsrelevanten Prozessen.
Die Servolamellenkupplung Servoflex sichert das optimale Zusammenspiel für exakte Messergebnisse
Bei den für diese Messungen konstruierten Prüfständen ist es essentiell wichtig, dass das vom zu prüfenden Gerät aufgebrachte Drehmoment exakt an der Sensorik des Messgerätes anliegt. Die Servolamellenkupplung Servoflex zeigt sich für diese anspruchsvolle Aufgabe als idealer Partner. Leicht und massenträgheitsminimiert kombiniert mit einer ausgeprägten Torsionssteifigkeit und Spielfreiheit – das sind die Features der Servoflex und gewährleisten damit das optimale Zusammenspiel für die Erzielung der exakten Messergebnisse. So verfügt die eingesetzte Baugröße Servoflex SFC 050D als doppelkardanische Version über eine Torsionssteifigkeit von 16.000 Nm/rad und kompensiert radiale Verlagerungen von bis zu 0,28 mm, axiale Verlagerungen von bis zu 0,8 mm und angulare Verlagerungen von bis zu 2°. Sie steht für Drehzahlen bis zu 10.000 min-1 zur Verfügung.
14 Kupplungsgrößen für Nenndrehmomente bis 250 Nm
Das Programm bietet ein breites Leistungsspektrum. So umfasst das Angebotsspektrum 14 Kupplungsgrößen in einem Nenndrehmomentbereich von 0,25 bis 250 Nm. Die Kupplung wird sowohl als einfachkardanische als auch als doppelkardanische Version angeboten. Die einfachkardanische Ausführung verbindet höchstmögliche Torsionssteifigkeit mit einer sehr kompakten Bauform. Sie ermöglicht den Ausgleich axialer und angularer Wellenverlagerungen. Für Mehrachssysteme bieten zwei einfachkardanische Kupplungen die ideale Kombinationsmöglichkeit zur Zwischenwellenkupplung für hochpräzise, synchronisierte Arbeitsprozesse. Zusätzlich zu den erwähnten Verlagerungsmöglichkeiten der einfachkardanischen Ausführung gleicht die doppelkardanische Version radiale Verlagerungen aus. Aufgrund ihrer hohen Torsionssteifigkeit ist sie die Lösung in dynamischen Anwendungen, in denen es auf einen hochpräzisen Bewegungsablauf in Verbindung mit dem Ausgleich universeller Wellenverlagerungen ankommt.
Erfahren Sie mehr zur Servolamellenkupplung Servoflex
Präzision im Miniaturformat
09.05.2023
Ob in labortechnischen Analysegeräten oder in Pick-and Place Anlagen für die Fertigung elektronischer Bauteile oder ob in Fluid- oder Mikrodosierpumpen - wenn es um präzise Vorschubaufgaben in diesen Miniaturanwendungen geht, dann spielen Lineareinheiten im Miniaturformat ihre Stärken aus. Als Präzisionseinheit funktionieren sie aber nur dann akkurat, wenn sie den passenden Partner zur Seite haben.
Der Partner für ein perfektes Zusammenspiel: Die Servoflex im Miniaturformat
Die Servolamellenkupplung Servoflex im Miniaturformat ist hier die perfekte Lösung für ein optimales Zusammenspiel. Leicht, stark, präzise und wie gemacht für dynamische Miniaturanwendungen: Als Miniaturausführung in einem Außendurchmesserbereich von 12 bis 19 mm decken die mit Klemmnaben ausgestatteten Ausgleichskupplungen einen Nenndrehmomentbereich von 0,25 bis 1 Nm ab und stehen für kleinste Wellendurchmesser von 3 bis 8 mm zur Verfügung. Ihre Torsionssteife je nach Baugröße von bis zu 700 Nm/rad (double disc Version) unterstreicht dabei die ausgeprägte Positionier- und Wiederholgenauigkeit des Linearsystems. Die Servokupplungen sind als einfach- oder doppelkardanische Ausführung erhältlich.
Erfahren Sie mehr zur Servolamellenkupplung Servoflex

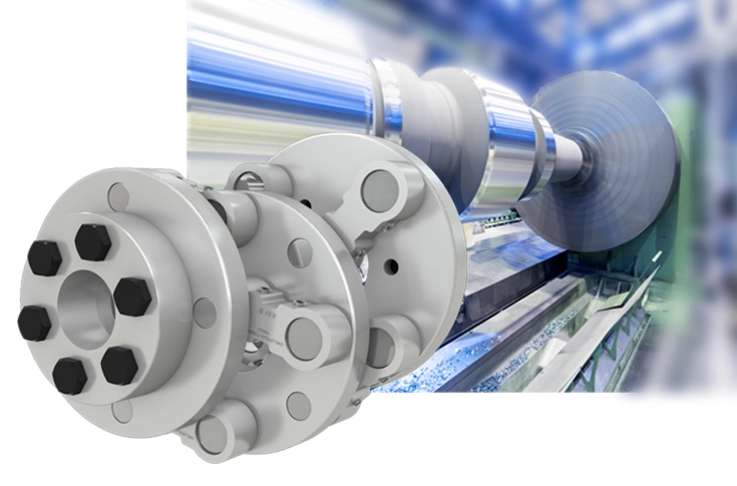

Passen Sie Ihre Wellen nicht uns an – wir passen uns Ihren Wellen an
28.04.2023
Für eine noch größere Vielfalt bei der Wellenanbindung haben wir aktuell für Sie die Bandbreite unserer Bohrungsdurchmesser bei den Kupplungsreihen Semiflex und Schmidt-Kupplung noch umfangreicher gestaltet. Abhängig von der Kupplungsgröße bieten wir in der Spannnabenausführung (Nabenform 3) einen Bereich an Bohrungsdurchmessern von bis zu 15 unterschiedlichen Durchmessern an.
Die neue Vielfalt entdecken? Nutzen Sie einfach hierzu unsere Konfiguratoren und stellen Sie sich einfach und bequem Ihre individuelle Präzisionskupplung zusammen.
Die Loewe GK - Fühlt sich pudelwohl in hohen Temperaturen
08.03.2023
Hohe Temperaturen – diese sind in speziellen Anlagen bewusst herbeigeführt und kontrollierter Teil eines Prozesses, um beispielsweise gefertigte Werkstücke zu härten oder um in einem Heißlufttrocknungsprozess vorgefertigte oder sich im Finishstadium befindliche Bauteile von Produktionsrückständen vollständig zu entfernen.
Angepasst für thermische Prozesse: Loewe GK Torque aus Edelstahl
In der Pharma- oder der Nahrungsmittelindustrie kommen am Ende eines jeweiligen Produktionsprozesses thermische Prozessanlagen zum Mischen und Homogenisieren, zum Sterilisieren und Pasteurisieren oder für Trenn- und Mischverfahren zum Einsatz. Angepasste Kupplungsausführungen aus der Serie der Gelenkkupplung Loewe GK Torque übernehmen hier die präzise Drehmomentübertragung bei gleichzeitigem Ausgleich hoher paralleler und winkliger Verlagerungen in kompakter Bauform.
Als Material für die Kupplungen wird durchgehend Edelstahl verwendet. Durch die hohen Umgebungstemperaturen sind die axial steifen Kupplungen zusätzlich je nach Anforderungsprofil mit Polymergleitbuchsen ausgestattet, die eine hohe thermische Beständigkeit aufweisen oder mit hitzebeständigen Bronzegleitlagern.

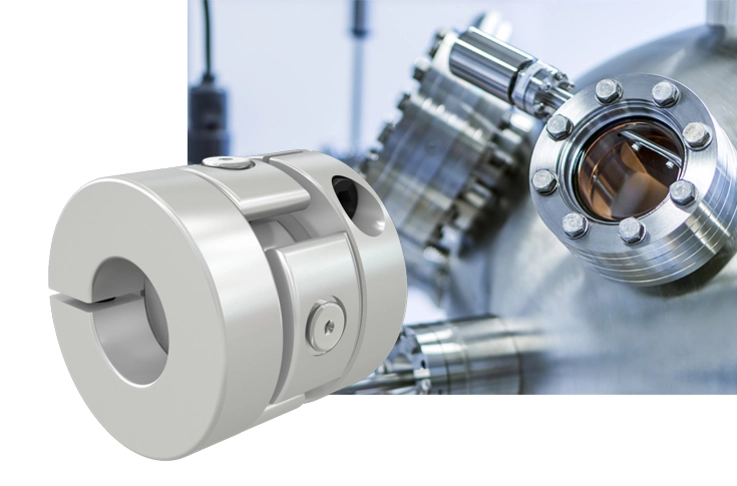

Anspruchsvoller Hebeprozess in Härteanlage: Ein Leichtes für die Loewe GK Linear
Die präzise Übermittlung von Axialkräften in Härteanlagen übernehmen die axial steifen Gelenkkupplungen aus der Serie Loewe GK Linear. Über einen Hydraulikzylinder und einer folgenden Umlenkung wird entsprechend die Last angehoben. Die Linearkupplung muss dabei durch den konstruktiven Aufbau aus Länge der hubausführenden Achse, Hebel der Umlenkung sowie Gewichte der entsprechenden anzuhebenden Werkstücke Axialkräfte von bis zu 3.000 N übertragen.
Die Kupplung wird in der Anlage bei höheren Temperaturen eingesetzt. D.h. trotz dass der eigentliche Härteprozess gekapselt abseits des Antriebs geschieht, herrscht eine erhöhte thermische Bedingung an der Kupplung. Zusätzlich ist sie durch den Einsatz von Härteölen einer öligen Atmosphäre ausgesetzt. Diese auf mineralischen Ölen basierenden Härteöle werden als Abschreckungsmedium für die Werkstoffe verwendet und spielen eine mitentscheidende Rolle für die späteren Eigenschaften der metallischen Werkstücke, wie z.B. deren Festigkeit und Zähigkeit.
Die hierfür eingesetzte Loewe GK L in Baugröße 56 unterstützt mit ihren kompakten Abmessungen die platzsparende Konstruktion der Anlage und ist in der Lage, durch auftretende Verspannungen resultierende Verlagerungen von radial bis zu 2 mm sowie winklige Verlagerungen von bis zu 3° zu kompensieren.
Ihre Axialsteifigkeit von 32.000 N/mm gewährleistet die präzise Übermittlung der linearen Hubkräfte.
Die in der Linearkupplung eingesetzten Hochleistungsgleitlager besitzen eine hohe thermische Beständigkeit von bis zu 250° C und zeigen eine sehr gute Beständigkeit gegen Chemikalien, bspw. gegen organische Lösungsmittel, Öle, Fette und entsprechen dadurch den erwähnten Umgebungsbedingungen in der Anlage.
Erfahren Sie mehr zur Gelenkkupplung Loewe GK
Encoderkupplung Sensorfit: Akkurat in besonderer Umgebung
04.02.2023
Wenn es um präzise Messaufgaben in korrosiven oder speziellen atmosphärischen Umgebungsbedingungen geht, brauchen hierfür ausgelegte Drehgeber und Sensoren einen verlässlichen und abgestimmten Partner als Ausgleichskupplung. Mit der neuen Encoderkupplung Sensorfit haben sie diesen gefunden.
Die leichte und modular aufgebaute Ausgleichskupplung besitzt innovative Klemmnaben aus dem Hochleistungskunststoff PPS (Polyphenylensulfit) 40 % glasfaserverstärkt. Dieses hochtemperaturbeständige thermoplastische Polymer ist äußerst ausgasungsarm, beständig gegen diverse Chemikalien, Reinigungsmittel und Wasserdampf und entspricht zugleich den Anforderungen für Anwendungen im Lebensmittelbereich. Die sorgfältige Abstimmung der weiteren Kupplungskomponenten, bestehend aus dem Funktionselement aus POM, den chemisch vernickelten Aufnahmestiften sowie den radial bedienbaren, selbsthemmenden Thermoplastschrauben (wahlweise aus Stahl mit Zink-Nickelbeschichtung oder rostfreiem Edelstahl) machen die Sensorfit zur Wahl als präzise und verlagerungsfreundliche Encoderkupplung beispielsweise für Vakuum-, medizintechnische und pharmazeutische Anwendungen oder Applikationen unter Einfluss korrosiver Medien.
Durch ihre modulare Bauweise zeigt sich die Sensorfit als ausgesprochen vielseitig und bietet die freie Kombinierbarkeit an gängigsten Bohrungsdurchmessern.

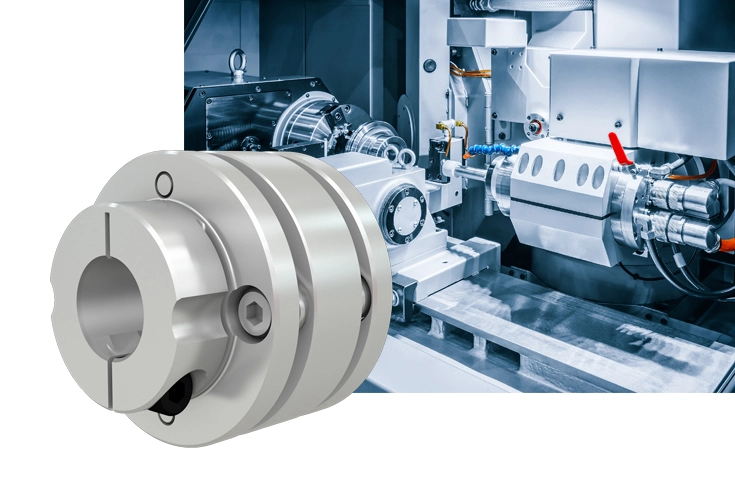

Die Servoflex - Ihr Servoantrieb wird sie mögen
12.01.2023
Spielfreie Kupplungen für moderne Servosysteme müssen zunehmend komplexere Aufgaben erfüllen. Immer höher werdende Ausbringungsleistungen von Maschinen mit optimierten Taktzeiten verlangen nach Kupplungssystemen, die absolut zuverlässig und passend zur geforderten Positionier- und Wiederholgenauigkeit der Anlagen mit hoher Präzision arbeiten. Darüber hinaus ist ein geringes Trägheitsmoment für diese dynamischen Arbeitsprozesse ein unentbehrliches Feature.
Hohe Torsionssteife verbunden mit geringer Massenträgheit

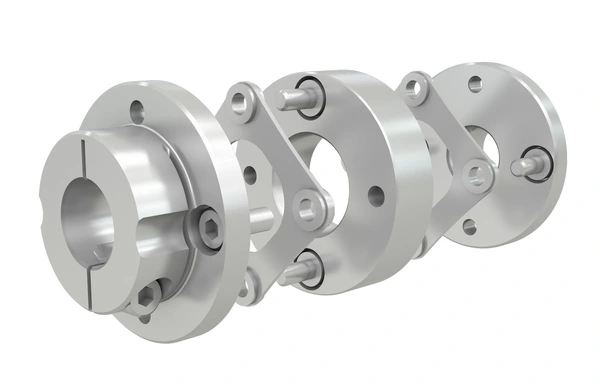

Mit der Servoflex steht Ihnen eine spielfreie Kupplungsbaureihe zur Verfügung, deren Domäne diese anspruchsvollen Anforderungen moderner Servoantriebe sind. Dynamische Antriebsaufgaben mit häufigem Start-Stopp und Reversierbetrieb, bei denen die absolute Positioniergenauigkeit im Vordergrund steht, sind ihr Metier. Durch ihren Aufbau aus leichten Aluminiumbauteilen verbunden mit einem drehsteifen aber biegeelastischen Lamellenpaket zeichnet sich die spielfreie Kupplung durch eine leichte Bauweise in Verbindung mit einer hohen Torsionssteifigkeit aus.
Das Design des Lamellenpaketes selbst ist auf Basis von FEM-Analysen berechnet und optimiert. Geschichtete biegeelastische Lamellen aus rostfreiem Edelstahl bilden ein Lamellenpaket mit ausgeprägter Torsionssteifigkeit für hochpräzise Antriebsaufgaben. Die Klemmnaben sowie das Zwischenstück der doppelkardanischen Ausführung sind aus hochfestem Aluminium gefertigt und bieten dementsprechend ein geringes Massenträgheitsmoment, essentiell für dynamische Positionier- und Vorschubaufgaben. Darüber hinaus wird bei einigen Kupplungsgrößen die spielfreie Servokupplung abhängig von den gewählten Bohrungsdurchmessern einseitig oder beidseitig mit abgesetzten Naben geliefert. Das heißt bei kleineren und mittleren Bohrungsdurchmessern wird so das Massenträgheitsmoment zusätzlich reduziert.
14 Kupplungsgrößen für Nenndrehmomente bis 250 Nm
Das Programm bietet ein breites Leistungsspektrum. So umfasst das Angebotsspektrum 14 Kupplungsgrößen in einem Nenndrehmomentbereich von 0,25 bis 250 Nm. Die Kupplung wird sowohl als einfachkardanische als auch als doppelkardanische Version angeboten. Die einfachkardanische Ausführung verbindet höchstmögliche Torsionssteifigkeit mit einer sehr kompakten Bauform. Sie ermöglicht den Ausgleich axialer und angularer Wellenverlagerungen.
Für Mehrachssysteme bieten zwei einfachkardanische Kupplungen die ideale Kombinationsmöglichkeit zur Zwischenwellenkupplung für hochpräzise, synchronisierte Arbeitsprozesse. Zusätzlich zu den erwähnten Verlagerungsmöglichkeiten der einfachkardanischen Ausführung gleicht die doppelkardanische Version radiale Verlagerungen aus. Aufgrund ihrer hohen Torsionssteifigkeit ist sie die Lösung in dynamischen Anwendungen, in denen es auf einen hochpräzisen Bewegungsablauf in Verbindung mit dem Ausgleich universeller Wellenverlagerungen ankommt.

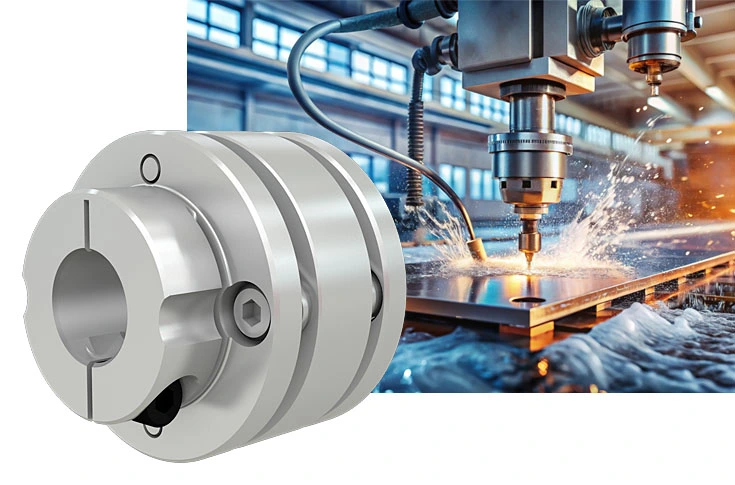

Hohe Positionier- u. Wiederholgenauigkeit im Schneidprozess
Die Wasserstrahlschneide-Technologie wird branchenübergreifend zum Trennen der verschiedensten Materialien eingesetzt. Neben Metallen können dies auch u.a. Glas, Granit Verbundwerkstoffe oder Kunststoffe sein. Dadurch dass diese Technologie die Materialien nahezu ohne Hitzeeintrag bearbeitet, bleiben Verformungen im Schnittbereich aus, was sich positiv auf die hierdurch erreichte Schnittkantenqualität auswirkt. Bei dem Wasserstrahlschneidprozess wird Wasser mit einem Druck von bis zu 6000 bar komprimiert. Je nach Anforderung und Werkstück wird dieses dann durch spezielle im Durchmesser angepasste Düsen gepresst. Damit erzielt man die jeweils erforderliche Austrittsgeschwindigkeit für den präzisen Schneidvorgang.
Die Servoflex unterstützt die hochgenaue Positionierung und Wiederholgenauigkeit
Für die notwendige hochgenaue Positionierung und Wiederholgenauigkeit zum Schneidprozess arbeitet in den Achsen einer als Portalanlage aufgebauten Schneidmaschine eine Kombination aus Servomotor und Kugelumlaufspindel mit der Servoflex Typ SFC 050D. Als doppelkardanische Version ausgeführt, bietet die Kupplungsgröße mit einem Außendurchmesser von 56 mm eine Torsionssteifigkeit von 16.000 Nm/rad und verfügt damit die notwendige Verdrehsteife und Präzision. Um zusätzlich die hohe Schneidleistung u. -geschwindigkeit zu realisieren, arbeitet die Anlage dynamisch im permanenten reversierenden Beschleunigungs- und Abstoppprozess. Die Servoflex überzeugt hier mit ihrem äußerst geringen Massenträgheitsmoment. Durch die gewählten Bohrungsdurchmesser ist die Kupplung zusätzlich einseitig mit abgesetzter, massenträgheitsreduzierter Klemmnabe ausgestattet. Die Baugröße besitzt eine Nenndrehmomentübertragungskapazität von 25 Nm und kompensiert radiale Verlagerungen von bis zu 0,28 mm, axiale Verlagerungen bis zu 0,8 mm. Sie steht für Drehzahlen bis zu 10.000 min-1 zur Verfügung.

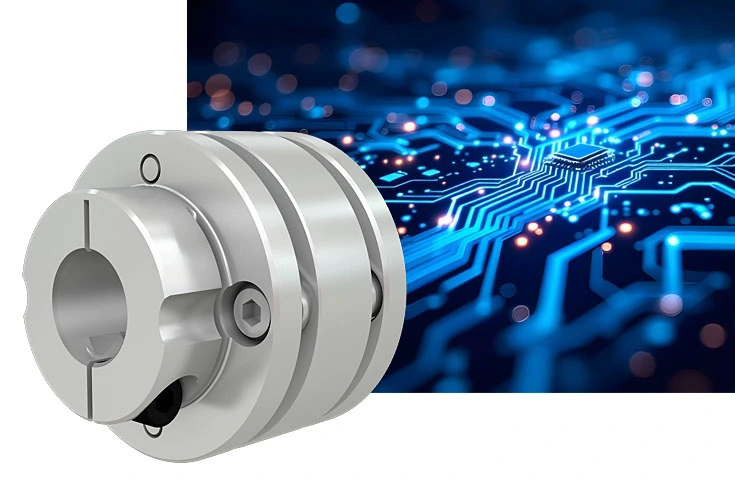

Bestückungsprozess erfordert hohe Dynamik und Positioniergenauigkeit
Leiterplatten als Träger elektronischer Bauteile sind heutzutage Bestandteil nahezu jedes elektronischen Geräts. Die elektronischen Bauelemente werden dabei meist mittels eines Lötprozesses auf die Leiterplatte aufgebracht. Durch zunehmende Großserienfertigung speziell im Automotivbereich kommen aber anstelle der Löttechnik mehr und mehr sogenannte Einpresstechniken zum Tragen. Die Befestigung von Bauelementen erfolgt hierbei über Anschlussstifte, die in hoher Geschwindigkeit in vorgesehene metallische Löcher der Leiterplatte eingepresst werden. Durch diese „Press-Fit-Verbindung“ entsteht ein leitender Kontakt. Dabei werden in einer dieser Bestückungsanlagen pro Stunde bis zu 18.000 dieser Stifte exakt positioniert in die dafür vorgesehenen Kontaktlöcher gepresst. Diese befinden auf einem aufgerollten Band und werden zur Weiterverarbeitung mittels zweier parallel arbeitender Bestückungsköpfe exakt zu ihrer Position transportiert. Für die notwendige hochgenaue Positionierung zum Bestückungsprozess arbeitet in der XY-Achse eine Kombination aus Servomotor und Kugelumlaufspindel mit der Servoflex Typ SFC 035D. Die doppelkardanische Servolamellenkupplung vereint dabei eine hohe Torsionssteifigkeit für den hochpräzisen Arbeitsablauf mit einem geforderten universellen Verlagerungskapazität. Das in den Genen der Servoflex verankerte geringe Massenträgheitsmoment fördert die hohe Ausbringungsleistung der dynamisch im permanenten Beschleunigungs- und Abstoppprozess arbeitenden Anlage.
Diese läuft im 24/7-Betrieb, ein Abstellen findet nur beim Bandwechsel statt oder wenn ein flexibles Umrüsten auf einen neuen Bestückungsprozess mit alternativen Stiftgrößen und -formaten vollzogen wird.
