Drehgeberkupplung Controlflex: Die Kupplung für die Mess- und Steuerungstechnik/Sensorik
Bei dem Begriff Kupplungen denkt man vorrangig an die Drehmomentübertragung. Andere Anforderungen stellen sich im Bereich der Sensorik, beispielsweise bei Drehgebern und Encodern, bei denen das Anlaufdrehmoment in der Regel unter 1 Ncm liegt. Die Hauptaufgabe einer Drehgeberkupplung besteht darin, Messinstrumente vor mechanischen Überbeanspruchungen zu schützen und die Übertragung der Drehbewegung entsprechend der Auflösung des Drehgebers exakt zu gewährleisten.
Drehgeber mit Eigenlagerung besitzen in der Regel sehr sensible Kugellager, die durch Montagetoleranzen bei Anbau des Gebers oder durch Verschleißwirkungen Belastungen ausgesetzt werden können, die einen unmittelbaren negativen Einfluss auf die Lebensdauer der Lager und damit auf die Performance des gesamten Gebersystems ausüben. Eine ideale Drehgeberkupplung sollte folglich diese Lagerbelastung minimieren.

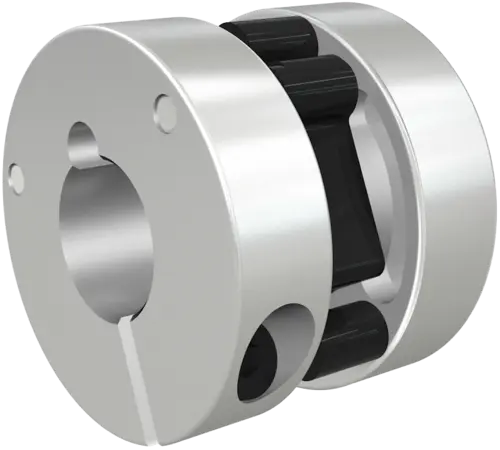

Die Controlflex wurden speziell auf die Anforderungen in der Mess- und Steuerungstechnik/Sensorik hin entwickelt.
Einzigartiges Funktionselement: Extrem lagerschonend, hohe Verlagerungsmöglichkeit, permanenter Gleichlauf

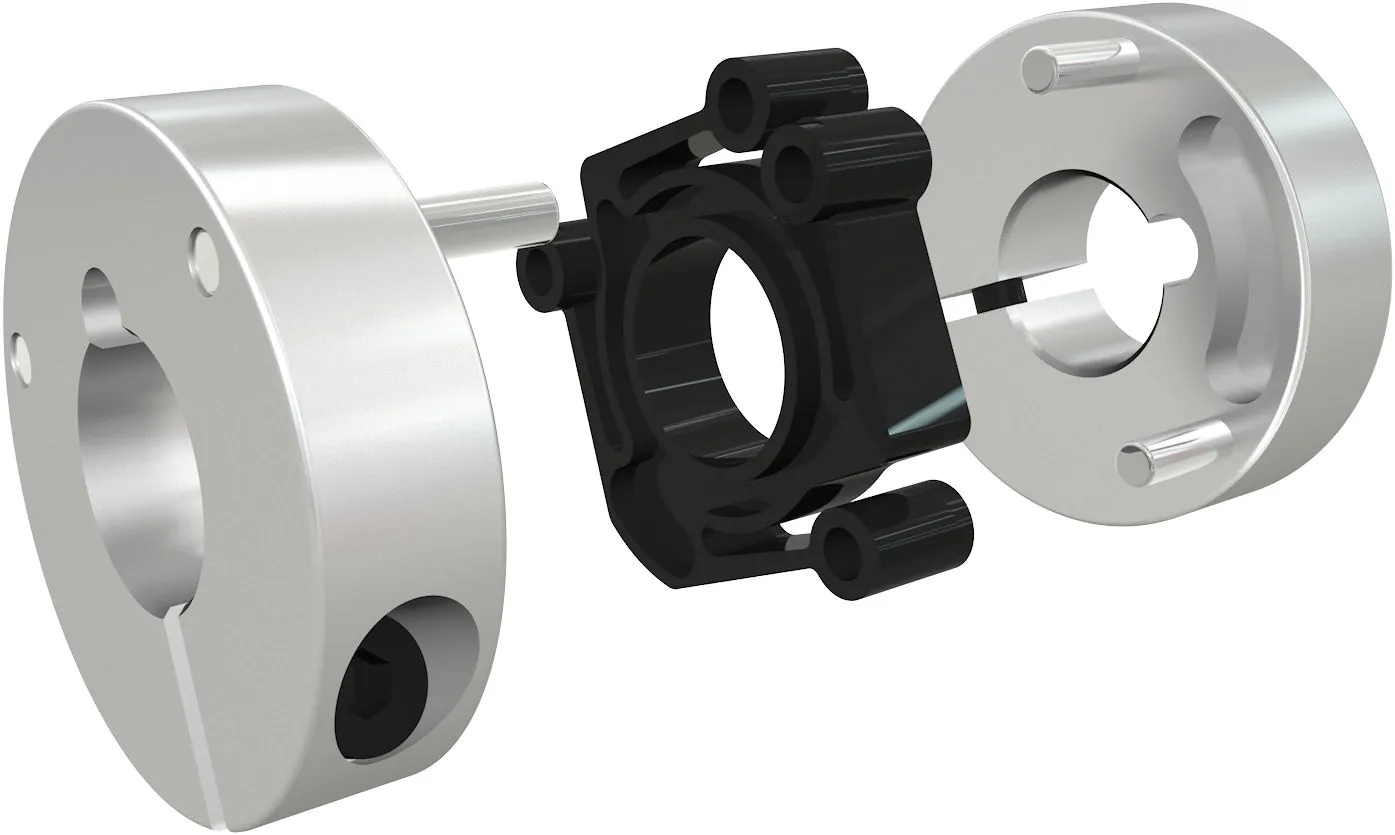

Sie besitzt ein spezielles Funktionselement zwischen der An- und Abtriebsscheibe. Das Material dieses Funktionselements besteht aus dem technischen Kunststoff Polyacetal, das sich durch eine hohe mechanische Festigkeit und Steifigkeit, sowie eine hohe Biegewechselfestigkeit auszeichnet. Dieses besonders geformte Funktionselement arbeitet nach dem Prinzip des ebenen Parallelkurbelgetriebes mit Festkörpergelenken (einem sogenannten hybriden, nachgiebigen Mechanismus), d.h. zwei Parallelkurbeln mit 90° zueinander liegenden Koppelgliedern. Die nachgiebigen Lenkerpaare sind stoffschlüssig mit einem steifen Ring verbunden. Durch die permanent bestehende Parallelität der beiden Parallelkurbeln wird eine winkeltreue Bewegungsübertragung gewährleistet. Diese Baureihe zeichnet sich durch eine minimale radiale Steifigkeit aus, dem Indikator für radiale Rückstellkräfte. Zudem offerieren sie elektrische Isolierungsfunktion, beispielsweise eine galvanische Trennung von Messaufbauten und frequenzgeregelten Antrieben.
Drehgeber in guten Händen: Lagerschonend und behütend - das Metier der Drehgeberkupplung Controlflex
Drehgeber mit Eigenlagerung besitzen meist sehr empfindliche Präzisionskugellager. Auf die Encoderwelle dürfen nur geringe Radiallasten wirken, damit die lange Lebensdauer der Lager und damit die Performance des gesamten Gebers gewährleistet bleibt.

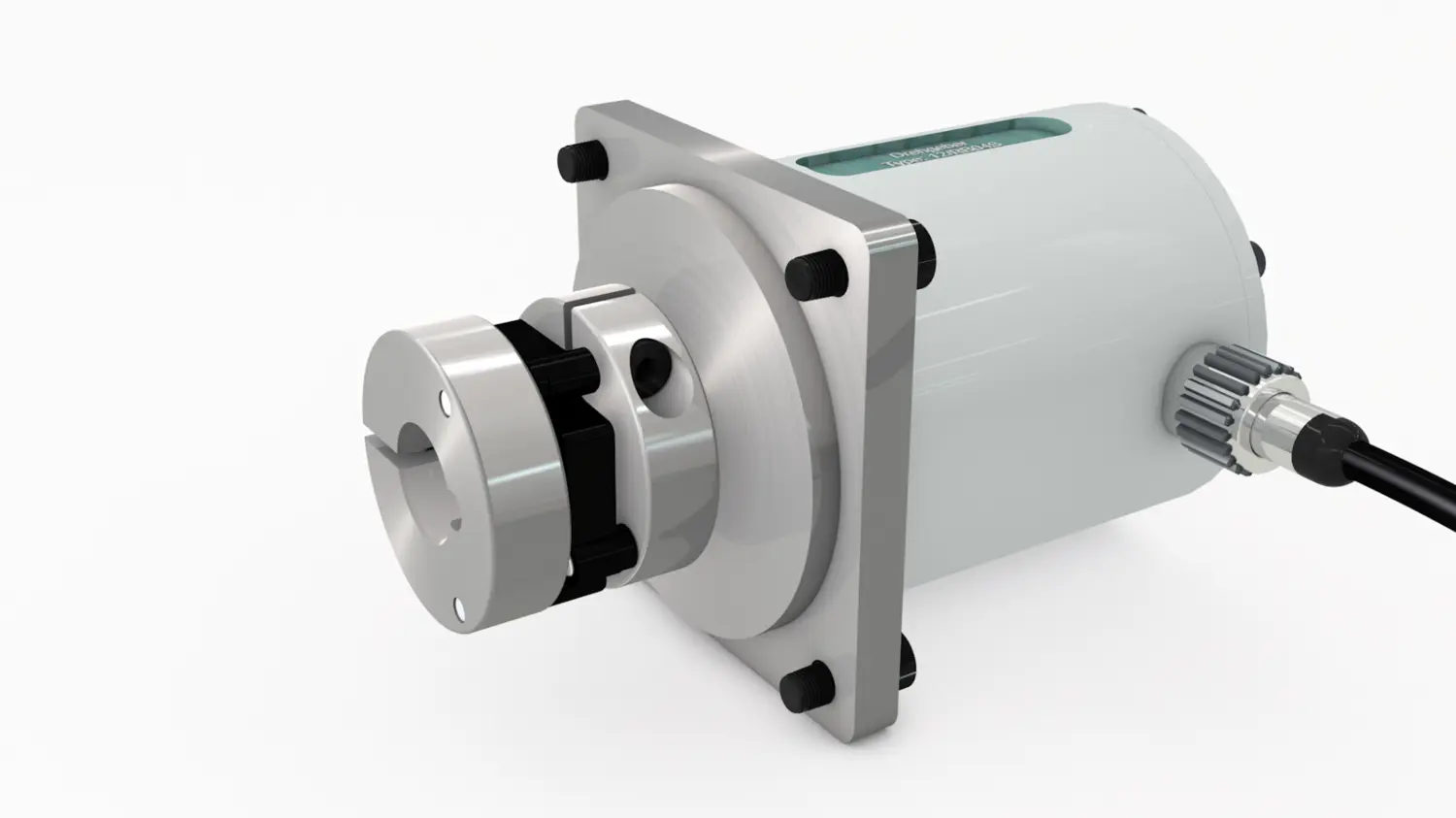

Die Controlflex als Drehgeberkupplung schützt den Encoder bei auftretender Verlagerung vor diesen Lasten. Auftretende Wellenverlagerungen gleicht die Controlflex aufgrund ihres einzigartigen Funktionselementes lagerschonend mit äußerst geringen Rückstellkräften aus.

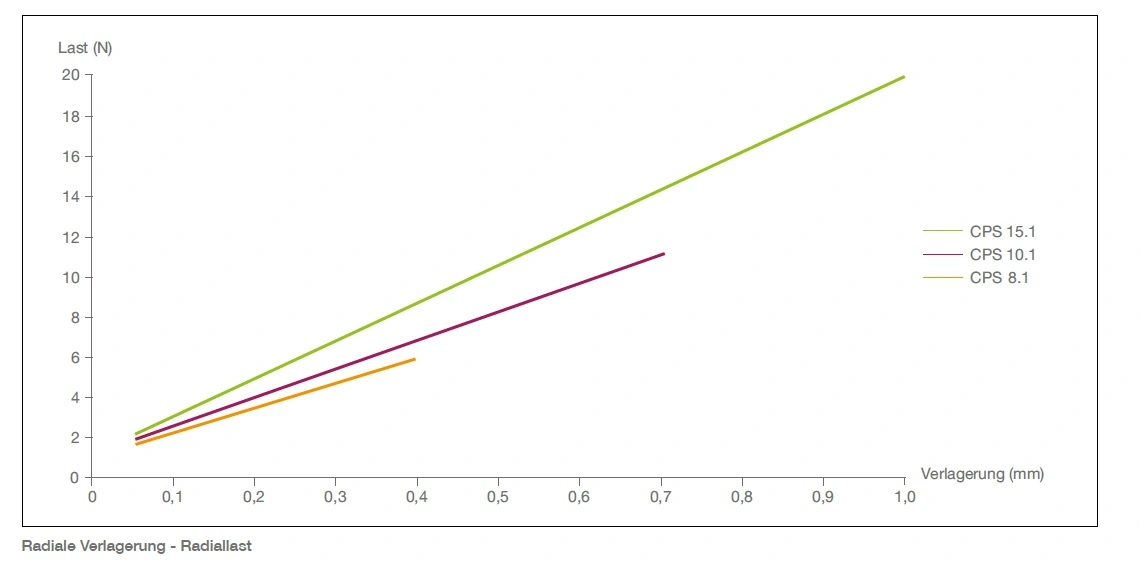

Bei radialer Verlagerung im Zehntelbereich tendieren sie zu null und sind vernachlässigbar. Selbst bei Ausnutzung der vollen Verlagerungskapazität sind diese weiterhin sehr gering.
Gewuchtete Aluminiumklemmnaben für hohe Drehzahlen
Die mit gewuchteten Aluminiumklemmnaben ausgestatteten Wellenkupplungen stehen je nach Kupplungsgröße für einen maximalen Drehzahlbereich bis zu 25.000 min-1 zur Verfügung. Aufgrund ihres lagerschonenden Arbeitens und der Eigenschaft, winkelsynchrone Übertragung von Drehbewegungen auch bei hohen Verlagerungen zu gewährleisten, ist sie das ideale Verbindungselement für Encoder, Resolver, Tachogeneratoren und sonstige Sensoren.
Zusammenfassung der Features der Drehgeberkupplung Controlflex
- Schlank und sehr kompakt
- Permanenter Gleichlauf auch bei Ausgleich hoher Verlagerungen
- Äußerst lagerschonend
- Einsatz in hohen Drehzahlen
- Leicht und geringes Massenträgheitsmoment
- Hoher Verlagerungsausgleich; z.B. radial je nach Baugröße von bis zu 2 mm
- Modular und steckbar
- Elektrisch isolierend
Anwendungsspezifische Kupplungslösungen
Zusätzlich zu den Serienprodukten realisiert SCHMIDT-KUPPLUNG branchenspezifische Ausführungen und anwendungsspezifische Kupplungslösungen der Drehgeberkupplung Controlflex. Dies sind z.B.:
- Ausführungen mit verschiedenen Überlängen zum Einbau in einen vorgegebenen, definierten Einbauraum
- Ausführungen mit verschiedenen Anschlussformen wie mit Spreizwelle, mit Zapfen, mit geteilten Klemmnaben für einen radialen Einbau, mit Anschlussscheibe für D-Welle, für Spreizwelle oder mit Passfederverbindung, zur Verbindung an sehr große Wellen, mit Adapter zur Verbindung an kundenspezifische Wellen u.v.m.
- Ausführung für sehr enge Einbausituationen in sehr kompakter Bauform und zum direkten Anflanschen an kundenspezifische Anbauteile. Ebenfalls Ausführung als sogenannte 2/3-Kupplung mit Mitnehmerstiften zur direkten Integration in kundenspezifischen Anbauteilen möglich
- Ausführungen mit großer veränderlicher axialer Verschiebbarkeit für Wellen mit erheblicher axialer Bewegung
- Ausführungen mit zusätzlichem Formschluss (Passfedernut, D-Welle etc.) und durchschlagsicher für Drehgeber und Nockenendschalter für die Bühnentechnik und Hebeeinrichtungen
