Configuratore

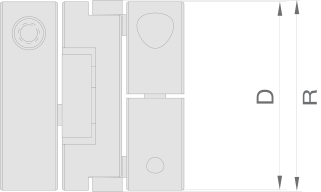

Codice prodotto	Non trovato	Non trovato	ØD mmDiametro esterno	ØR mmRequisiti di spazio	T_KN NmCoppia nominale	T_K max NmCoppia massima	rpm 1⁄minVelocità possibile con spostamento radiale inserito	max. rpm 1⁄minmax. rpm	radiale mmPossibile spostamento radiale con velocità inserita	max. radiale mmMassimo spostamento radiale	assiale mmassiale	angolare °Spostamento angolare	C_T kNm⁄radRigidità torsionale
F 45	4.5/2	0.102	50	52	44	71	4000	4000	5	5	1	1	8
F 70	4.7/2	0.156	70	72	70	112	3000	3000	5	5	1	1	13
C 70	4.7/2	0.208	70	72	70	112	2200	2200	5	5	1	1	13
F 230	7.9/2	0.461	90	94	230	460	2200	2200	8	8	1	1	53
C 230	7.9/2	0.619	90	94	230	460	1700	1700	4	4	1	1	53
F 265	7.10/2	0.565	100	104	265	530	2100	2100	8	8	1	1	61
C 265	7.10/2	0.725	100	104	265	530	1500	1500	8	8	1	1	61
F 320	7.12/2	0.758	120	124	316	635	1750	1750	15	15	1	1	73
C 320	7.12/2	0.905	120	124	316	635	1250	1250	6.5	6.5	1	1	73
F 440	10.10/2	0.97	100	100	437	920	2000	2000	12	12	1	1	105
F 575	10.12/2	1.218	120	120	575	1220	1750	1750	12	12	1	1	140
C 575	10.12/2	1.615	120	120	575	1220	1250	1250	5	5	1	1	140
F 725	10.14/2	1.625	140	140	725	1530	1500	1500	12	12	1	1	175
C 725	10.14/2	2.242	140	140	725	1530	1100	1100	7	7	1	1	175
F 830	10.16/2	1.91	160	160	830	1755	1250	1250	11	11	1	1	201
C 830	10.16/2	2.29	160	160	830	1755	950	950	11	11	1	1	201
F 1120	13.14/2	2.881	140	143	1120	2730	1400	1400	15	15	1	0,8	313
F 1370	13.16/2	3.44	158	163	1370	3340	1250	1250	15	15	1	0,8	383
C 1370	13.16/2	3.991	158	163	1370	3340	950	950	6	6	1	0,8	383
F 1580	13.18/2	4.107	180	183	1580	3845	1100	1100	20	20	1	0,8	441
C 1580	13.18/2	4.78	180	183	1580	3845	850	850	8	8	1	0,8	441
F 2010	16.16/2	4.191	158	163	2010	4915	1250	1250	16	16	1	0,7	563
F 2390	16.18/2	4.985	180	183	2390	5855	1100	1100	16	16	1	0,7	671
C 2390	16.18/2	5.913	180	183	2390	5855	850	850	8	8	1	0,7	671
F 2700	16.20/2	5.865	200	203	2700	6600	1000	1000	22	22	1	0,5	756
C 2700	16.20/2	6.823	200	203	2700	6600	1000	1000	11	11	1	0,5	756
F 4220	20.20/2	7.15	200	200	4220	11300	1000	1000	20	20	2	0,3	1295
F 5620	20.25/2	9.6	250	250	5620	15050	800	800	27	27	2	0,3	1725
C 5620	20.25/2	12.87	250	250	5620	15050	600	600	27	27	2	0,3	1725
F 7040	20.30/2	11.82	300	300	7040	18840	700	700	33	33	2	0,3	2159
C 7040	20.30/2	19.823	300	300	7040	18840	500	500	33	33	2	0,3	2159
F 7500	16.30/4	13.655	300	300	7500	18800	700	700	16	16	1	0,2	2120
F 9750	16.35/4	19.684	350	350	9750	24100	600	600	22	22	1	0,2	2760
F 14500	20.35/4	20.0	350	350	14500	38000	600	600	27	27	2	0,2	4350
