Bleibende Parallelität: Gleichlauf auch bei hoher Verlagerung

Die Semiflex überträgt das Drehmoment mittels zweier um 90° versetzt angeordneter paralleler Gliederpaare. Sie verbinden die An- bzw. Abtriebseite mit der Mittelscheibe. Bei fluchtenden Wellen befinden sich alle drei Scheiben ebenfalls in fluchtender Lage. Bei auftretender radialer Verlagerung schwenken die Glieder einer Gruppe parallel und lassen die Mittelscheibe um den entsprechenden Betrag radial ausweichen. Da die Kupplungsglieder untereinander immer parallel bleiben, ist für das Kupplungssystem stets gleiche Winkelgeschwindigkeit von An- und Abtrieb ohne Phasenverschiebung und folglich absoluter Gleichlauf gewährleistet.

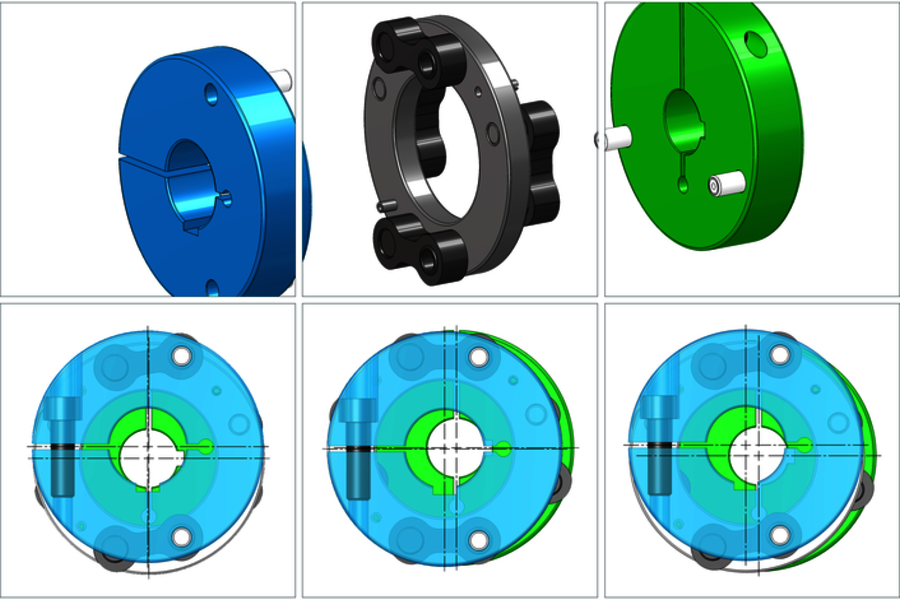

Bild: Antriebsscheibe (blau), verbunden mit der Mittelscheibe über paralleles Gliederpaar 1, Abtriebsscheibe (grün) ist verbunden mit der Mittelscheibe über paralleles Gliederpaar 2

Radiale Verlagerung der Antriebsscheibe durch kräftefreie Schwenkbewegung des Gliederpaares 1

Radiale Verlagerung der Abtriebsscheibe durch kräftefreie Schwenkbewegung des Gliederpaares 2

Beide Gliederpaare schwenken; dabei bleiben sie untereinander immer parallel, was unabhängig von der Höhe der radialen Verlagerung einen absoluten Gleichlauf gewährleistet.
